OEM Planetary RV Gear Robot Speed Reducer Hoge precisie

RV-robot snelheidsreducer

Planetaire snelheidsreductie robot

Verminder voor RV's

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

RV-E

Neem contact met ons op

Vraag een offerte

OEM Planetary RV Gear Robot Speed Reducer Hoge precisie

Productgegevens

Producten:

Solid Shaft E-serie RV-reducer

Materiaal:

staal, aluminium

Torsiestrijdheid:

372 tot 7448 Nm/arc.min.

Geschatte Torsie:

167 tot 4410 Nm

Uitgangsmoment:

17 tot 450 Nm

Verlies van beweging:

Max. 1 boogmin.

Nominale uitslagsnelheid:

15 omw/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Gewicht:

40,7 tot 66,4 kg

Kleur:

Slipper

Ontwerp van het leven:

6000 Uren

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Compacte robotversnelling RV snelheidsreducer Minimale terugslag

Vind de beste prijs

RV-C Flanged Robot Speed Reducer Gearhead Hollow Shaft

Vind de beste prijs

Flanged Reduction Harmonic Gearhead RV Gear Reducer Solid Series

Vind de beste prijs

RV-E Flanged Planetary Wheel Drive Reductie versnellingsbak Lage terugslag

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Solid Shaft High Torque High Load Support Capacity E Series RV Reducer

RV-E-serie staat bekend als de solide as RV reducer, deze precisie reductie versnelling heeft uitstekende nauwkeurigheid, stijfheid, koppel en belasting sup mogelijkheden.

Belangrijkste kenmerken

Tegenreactie minder dan 1 boogmin.
Verlies van beweging van minder dan 1 boogmin.
Interne hoofdlagers

SpEficiënties

	Specificatie	Vervaardiging van een voertuig
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Parametertabel van de RV-E-serie

Model	Torsie-stijfheid	Afmeting ((mm)		Nominaal koppel (T0)	Nominale uitgangs snelheid (N0)	Torsiestijfheid	Verlies van beweging		Reactie	Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Gewicht (kg)
Model	Nm/arc.min.	a.	b.	Nominaal koppel (T0)	Nominale uitgangs snelheid (N0)	Nm/arc.min.	arc.min	Bepaling van de rotatiesnelheid (Nm)	Arc.min.	Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Gewicht (kg)
BX20E	372	20.1	113.3	167 Nm	15 r/min	49	MAX1	±5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		±123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Gedetailleerde afbeeldingen

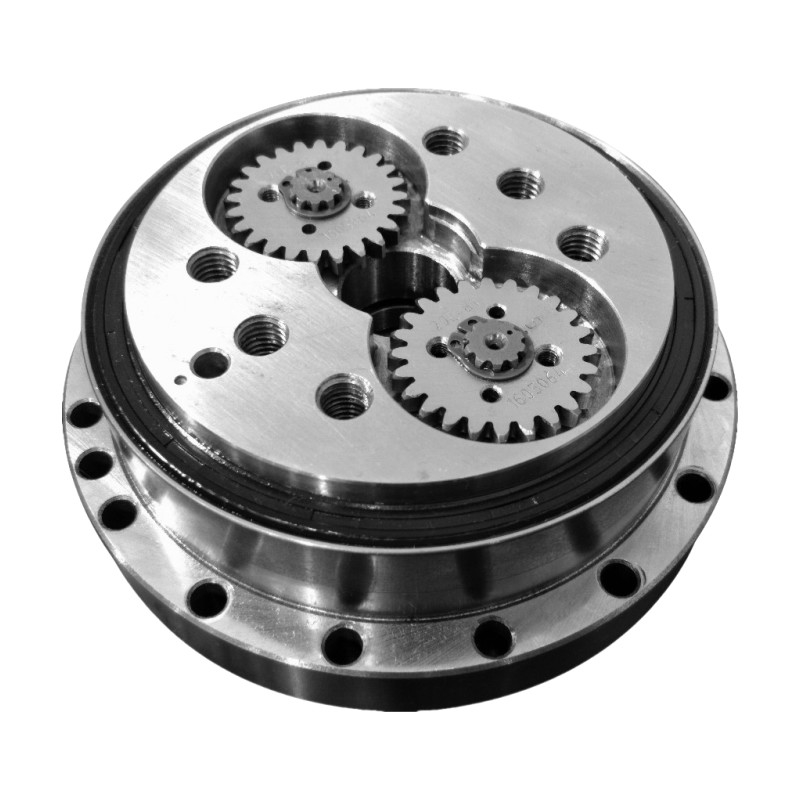

OEM Planetary RV Gear Robot Speed Reducer Hoge precisie 1

Belangrijkste kenmerken van RV - E-serie Solid Shaft RV Reducer
Producten	Solid Shaft RV Reducer
Materiaal	Staal, aluminium
Standaardverhouding	57 tot en met 160
Uitgangsmoment	17 tot 450 Nm
Torsie-stijfheid	372 tot 7448 Nm/arc.min.
Nominaal koppel	167 tot 4410 Nm
Reactie	Max. 1 boogmin.
Momenteel maximaal toelaatbaar koppel	833 tot 22050 Nm
Nominale uitgangs snelheid	15 r/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Gewicht	40,7 tot 66,4 kg
Levensduur van het ontwerp	6000 uur
Garantie	1 jaar

Toepassing

Verticale gearticuleerde robot-as aandrijvingen
SCARA, Pick & Place
Indexator van het machinehoofd

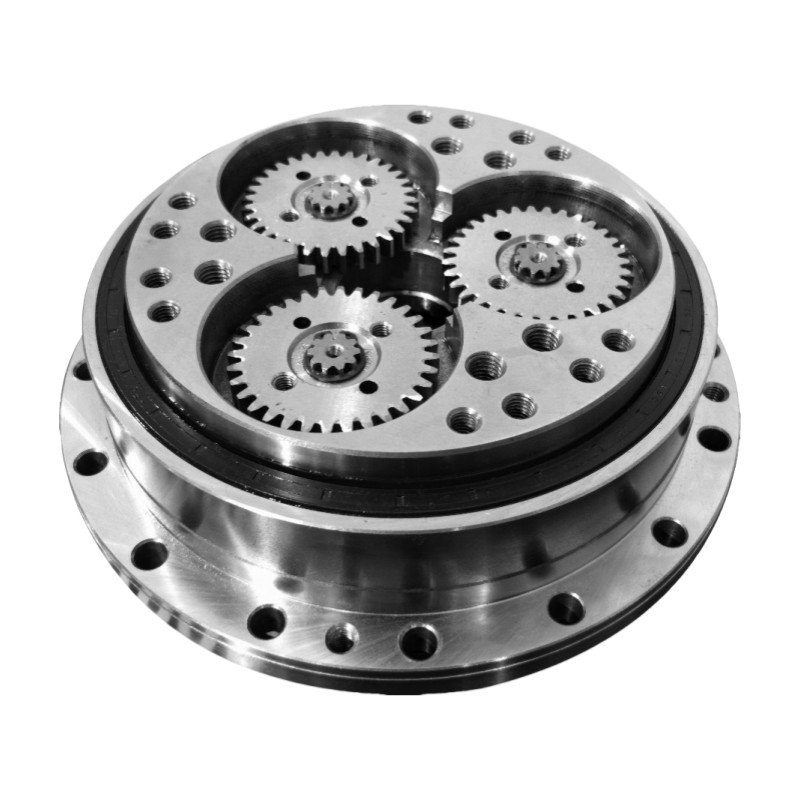

OEM Planetary RV Gear Robot Speed Reducer Hoge precisie 4
