Plaats van herkomst:
Jiangsu, China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
RV - F

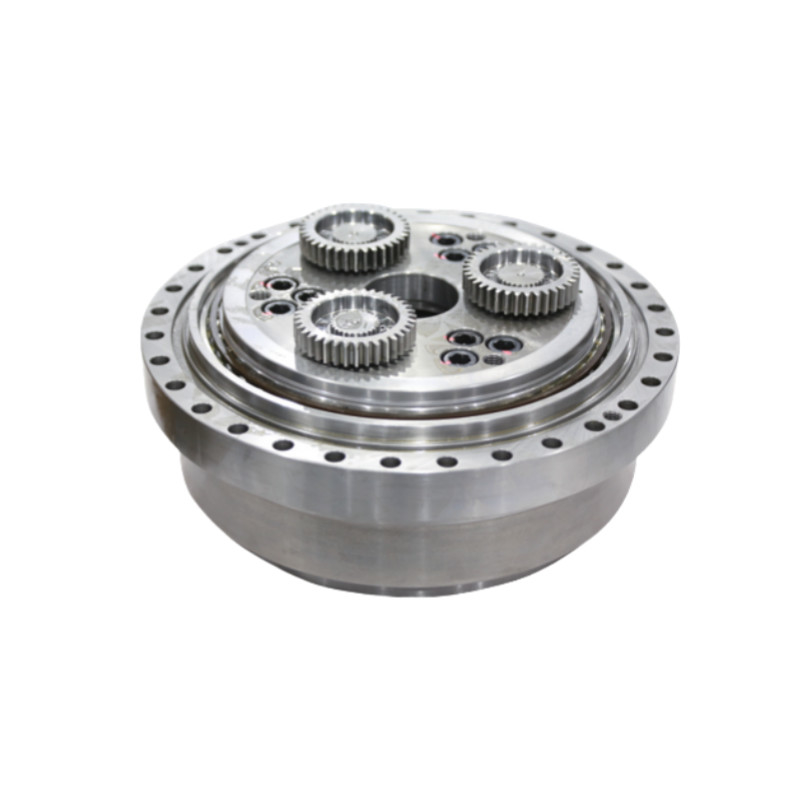

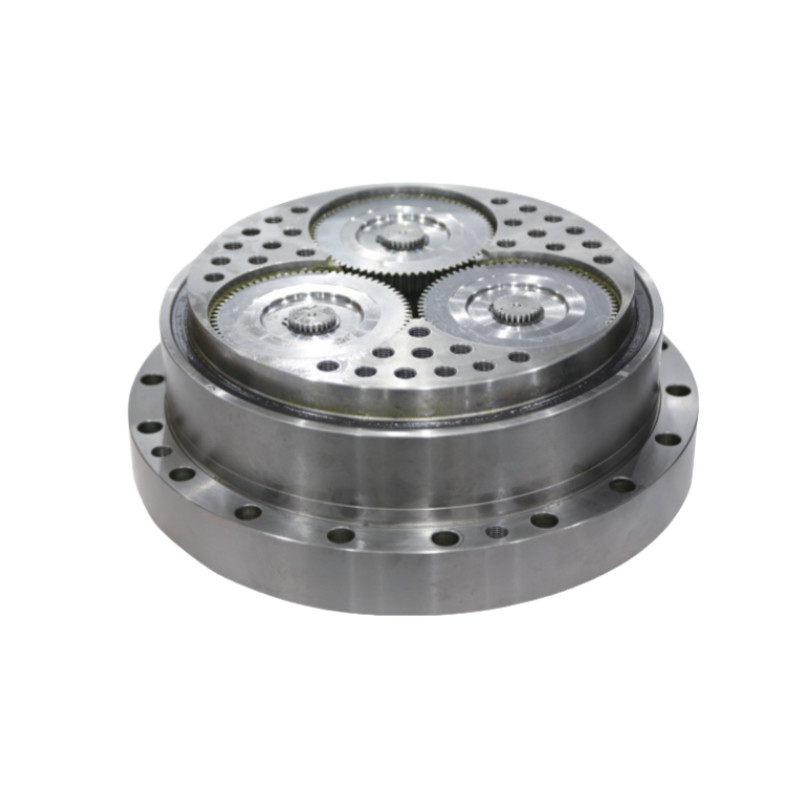

RV-F-serie versnellingsbakken worden meestal gebruikt in industriële toepassingen die hoge precisie, hoog koppel en betrouwbaarheid vereisen.
Hoge precisie, compact ontwerp, hoge koppeldichtheid, laag geluid, hoge efficiëntie en hoge betrouwbaarheid helpen de vraag naar precisie transmissie systemen in industriële apparatuur te voldoen.
Belangrijkste kenmerken
SpEficiënties
Parametertabel van RV-F-serie
| Uitgangssnelheid ((r/min) | 15 | Buigstijfheid (referentiewaarde) | Toegelaten buigmoment | Momenteel max. toegestaan flexueel koppel |
Toegestane versnelling/ vertragingskoppel |
Momenteel max. toegestaan koppel |
Hoektransmissiefout | Reactie | Reactie van de versnelling | Torsie-stijfheid (referentiewaarde) | Toegestane stuwkracht | ||
| Model | Reductieverhouding van een enkele reductie-eenheid | Uitgangsmoment | Inlaatvermogen | ||||||||||
| Nm ((kgf-m) | kW | Nm/arc.min. (kgf-m/arc.min.) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Maximaal bereik. | Maximaal bereik. | Maximaal bereik. | Nm/arc.min. (kgf-m/arc.min.) | N (kgf) | ||
| BX550F | 40 | 5390 | 11.3 | 9100 (928) |
10780 (1100) |
21560 (2200) |
13475 (1375) |
26950 (2750) |
1 | 1 | 1 | 1666 (170) |
31360 (3200) |
| BX700F | 200.33 | 6860 | 14.4 | 12700 (1296) |
15000 (1530) |
30000 (3061) |
17150 (1750) |
34300 (3500) |
1 | 1 | 1 | 2120 (216) |
44000 (4489) |
| 250.6 | |||||||||||||
| Belangrijkste kenmerken van RV-F-serie RV-reducer | |||
| Producten | Hoogprecisie RV-reducer | ||
|
Materiaal
|
Staal, aluminium | ||
|
Uitgangsmoment
|
5390 tot en met 6860 Nm | ||
| Uitgangssnelheid | 15 r/min | ||
|
Reactie
|
Max. 1 boogmin. |
||
|
Momenteel maximaal toelaatbaar koppel
|
26950 tot 34300 Nm | ||
|
Verlies van beweging
|
Max. 1 boogmin. | ||
|
Model
|
BX550F, BX700F |
||
| Kleur | Slipper | ||
| Garantie | 1 jaar | ||
Toepassing
