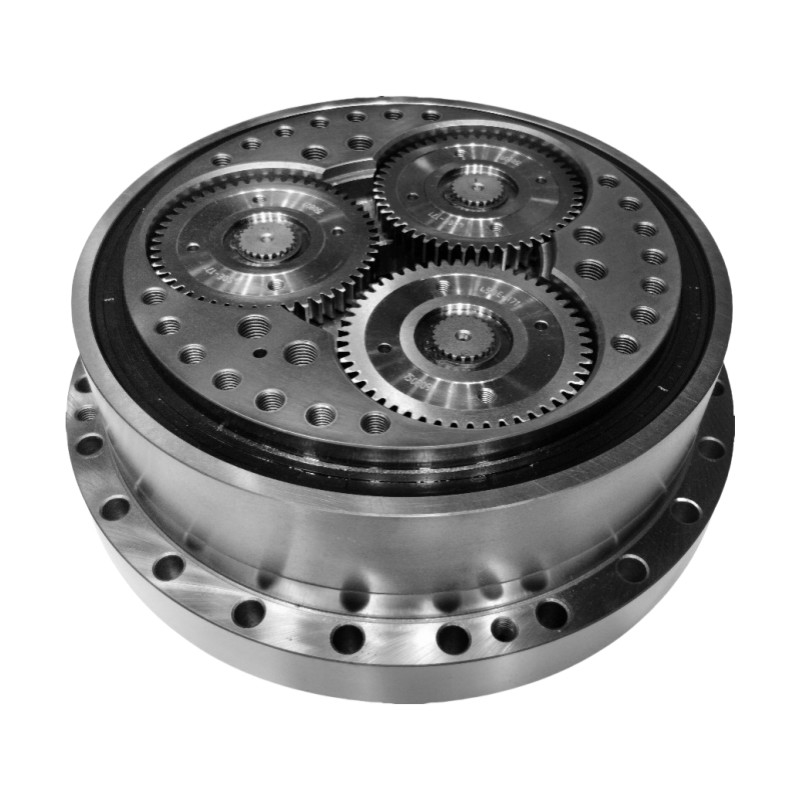

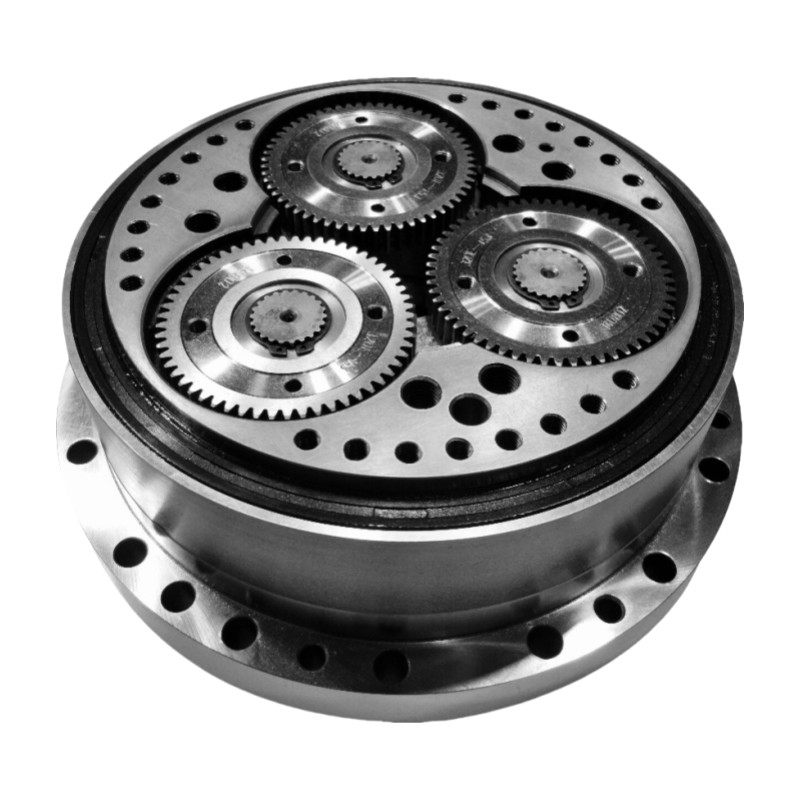

Name: High Torque Cycloidal Gear Reducer RV Gearbox voor robotica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV-E
Availability: InStock

Thuis > producten > RV-reducer >

High Torque Cycloidal Gear Reducer RV Gearbox voor robotica

High Torque Cycloïdale versnellingsbak

Robotica Cycloïdale versnellingsreductie

Cycloïdale reductieversnellingsbak

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

RV-E

Neem contact met ons op

Vraag een offerte

High Torque Cycloidal Gear Reducer RV Gearbox voor robotica

Productgegevens

Producten:

Solid Shaft E-serie RV-reducer

Materiaal:

staal, aluminium

Torsiestrijdheid:

372 tot 7448 Nm/arc.min.

Geschatte Torsie:

167 tot 4410 Nm

Uitgangsmoment:

17 tot 450 Nm

Verlies van beweging:

Max. 1 boogmin.

Nominale uitslagsnelheid:

15 omw/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Gewicht:

40,7 tot 66,4 kg

Kleur:

Slipper

Ontwerp van het leven:

6000 Uren

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Compacte robotversnelling RV snelheidsreducer Minimale terugslag

Vind de beste prijs

RV-C Flanged Robot Speed Reducer Gearhead Hollow Shaft

Vind de beste prijs

Flanged Reduction Harmonic Gearhead RV Gear Reducer Solid Series

Vind de beste prijs

RV-E Flanged Planetary Wheel Drive Reductie versnellingsbak Lage terugslag

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

RV-reducer

een soort precisieversnellingsbak die zeer gewaardeerd wordt vanwege zijn hoge koppelcapaciteit, minimale terugslag en robuustheid.CNC-machines, en andere toepassingen met hoge precisie.

Operatie

RotatieDe ingangsacht draait, waardoor de cycloïdale schijf beweegt.
BetrokkenheidBij de rotatie van de cycloïdale schijf wordt er contact gemaakt met de pinnen en de rollen, die in een vaste positie ten opzichte van de schijf staan.
VerminderingDe unieke beweging van de cycloïdale schijf resulteert in een verminderde snelheid en een verhoogd koppel op de uitgangsas.

SpEficiënties van RV-E

	Specificatie	Vervaardiging van een voertuig
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Parametertabel van de RV-E-serie

Model	Torsie-stijfheid	Afmeting ((mm)		Nominaal koppel (T0)	Nominale uitgangs snelheid (N0)	Torsiestijfheid	Verlies van beweging		Reactie	Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Gewicht (kg)
Model	Nm/arc.min.	a.	b.	Nominaal koppel (T0)	Nominale uitgangs snelheid (N0)	Nm/arc.min.	arc.min	Bepaling van de rotatiesnelheid (Nm)	Arc.min.	Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Gewicht (kg)
BX20E	372	20.1	113.3	167 Nm	15 r/min	49	MAX1	±5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		±123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Belangrijkste kenmerken van RV - E-serie Solid Shaft RV Reducer
Producten	Solid Shaft RV Reducer
Materiaal	Staal, aluminium
Standaardverhouding	57 tot en met 160
Uitgangsmoment	17 tot 450 Nm
Torsie-stijfheid	372 tot 7448 Nm/arc.min.
Nominaal koppel	167 tot 4410 Nm
Reactie	Max. 1 boogmin.
Momenteel maximaal toelaatbaar koppel	833 tot 22050 Nm
Nominale uitgangs snelheid	15 r/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Gewicht	40,7 tot 66,4 kg
Levensduur van het ontwerp	6000 uur
Garantie	1 jaar

Toepassing

Verticale gearticuleerde robot-as aandrijvingen
SCARA, Pick & Place
Indexator van het machinehoofd
CNC-machines

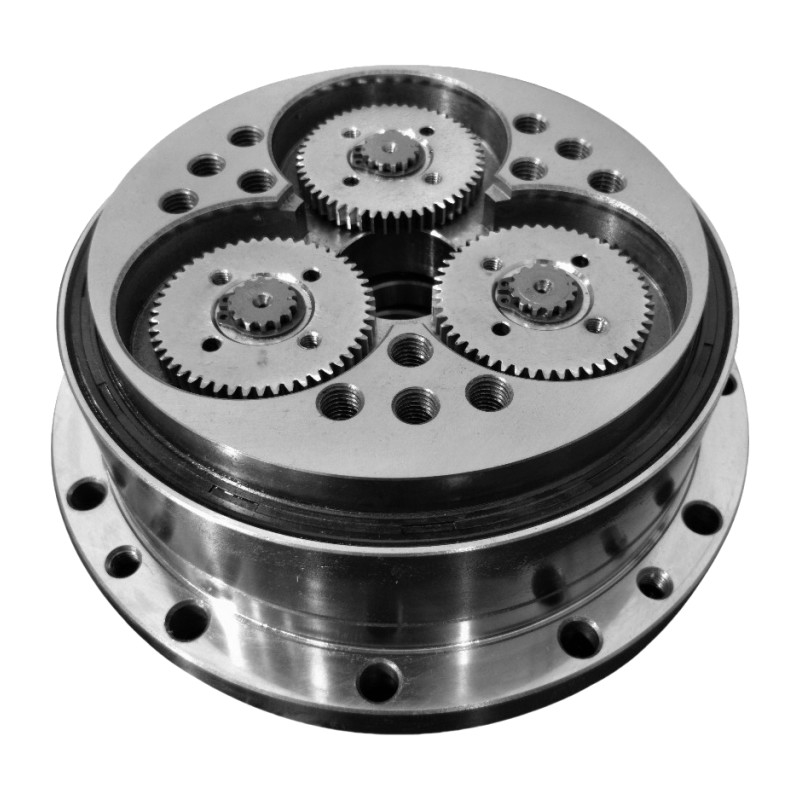

High Torque Cycloidal Gear Reducer RV Gearbox voor robotica 2
