Plaats van herkomst:
Jiangsu, China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
RV - F

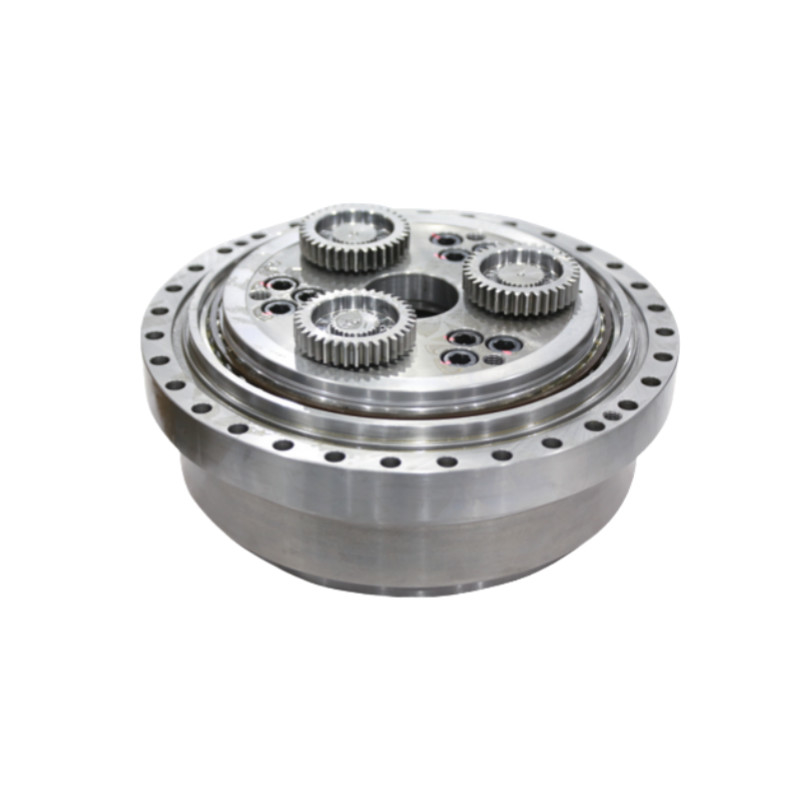

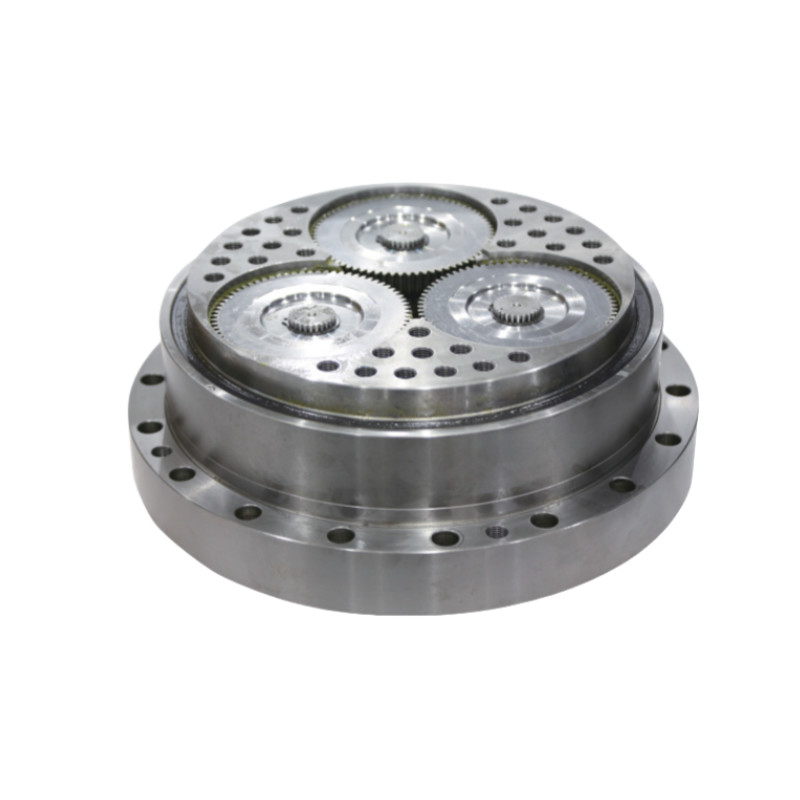

Een roterende vector (RV) reducer is een soort snelheidsreducer die het kerncomponent vormt van de meeste geavanceerde robots.een hogere efficiëntie en een kleinere grootte.
RV-reducers hebben als hoofddoel de verf dun genoeg te maken om door een pistool te sproeien, evenals het gelijkstellen van de verf en de hechting.Ze bestaan uit een combinatie of mengsel van verschillende oplosmiddelen.
Belangrijkste kenmerken
1. Compact ontwerp: RV-reducers staan bekend om hun compactheid, waardoor ze geschikt zijn voor toepassingen waar de ruimte beperkt is.
2.High Gear Reduction Ratio: Ze bieden hoge versnellingsverlagingsverhoudingen in een relatief klein pakket, waardoor precieze controle en een hoog koppel worden verkregen.
3. Zero Backlash: Een van de belangrijkste kenmerken van RV-reducteurs is hun zero-backlash-operatie, die zorgt voor nauwkeurige positionering en soepele bewegingsoverdracht.
4. Hoge nauwkeurigheid: RV-reducteurs bieden een hoge nauwkeurigheid en herhaalbaarheid, waardoor ze geschikt zijn voor toepassingen die een precieze bewegingscontrole vereisen.
SpEficiënties
Parametertabel van RV-F-serie
| Uitgangssnelheid ((r/min) | 15 | Buigstijfheid (referentiewaarde) | Toegelaten buigmoment | Momenteel max. toegestaan flexueel koppel |
Toegestane versnelling/ vertragingskoppel |
Momenteel max. toegestaan koppel |
Hoektransmissiefout | Reactie | Reactie van de versnelling | Torsie-stijfheid (referentiewaarde) | Toegestane stuwkracht | ||
| Model | Reductieverhouding van een enkele reductie-eenheid | Uitgangsmoment | Inlaatvermogen | ||||||||||
| Nm ((kgf-m) | kW | Nm/arc.min. (kgf-m/arc.min.) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Maximaal bereik. | Maximaal bereik. | Maximaal bereik. | Nm/arc.min. (kgf-m/arc.min.) | N (kgf) | ||
| BX550F | 40 | 5390 | 11.3 | 9100 (928) |
10780 (1100) |
21560 (2200) |
13475 (1375) |
26950 (2750) |
1 | 1 | 1 | 1666 (170) |
31360 (3200) |
| BX700F | 200.33 | 6860 | 14.4 | 12700 (1296) |
15000 (1530) |
30000 (3061) |
17150 (1750) |
34300 (3500) |
1 | 1 | 1 | 2120 (216) |
44000 (4489) |
| 250.6 | |||||||||||||
| Belangrijkste kenmerken van RV-F-serie RV-reducer | |||
| Producten | Hoogprecisie RV-reducer | ||
|
Materiaal
|
Staal, aluminium | ||
|
Uitgangsmoment
|
5390 tot en met 6860 Nm | ||
| Uitgangssnelheid | 15 r/min | ||
|
Reactie
|
Max. 1 boogmin. |
||
|
Momenteel maximaal toelaatbaar koppel
|
26950 tot 34300 Nm | ||
|
Verlies van beweging
|
Max. 1 boogmin. | ||
|
Model
|
BX550F, BX700F |
||
| Kleur | Slipper | ||
| Garantie | 1 jaar | ||
Toepassing
