Plaats van herkomst:
Jiangsu, China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
RV-E
De RV-reducer bestaat uit een cycloïdale penwiel en een planetaire steun.sterke slagweerstand, groot koppel, hoge positioneringsnauwkeurigheid, lage trillingen en grote reductieverhouding.
De RV-reducer heeft een goede stijfheid, een sterke slagweerstand, een soepele transmissie en een hoge precisie.de RV-reducer moet een groot koppel overbrengenIn het ontwerp wordt gebruikgemaakt van een relatief ingewikkelde overpositioneringsstructuur.en het productieproces en de kostenbeheersing zijn moeilijk. De RV-reducer heeft geen elastisch vervormde krachtcomponenten aan de binnenkant, zodat het een bepaald koppel kan weerstaan. Het lager van de RV-reducer is de zwakke schakel.Het is gemakkelijk om door te breken door de drager kracht limiet en veroorzaken abnormale slijtage of breuk van het lagerDit probleem is bij hoge snelheid nog duidelijker, zodat het nominale koppel van de RV-reducer aanzienlijk afneemt met de invoer snelheid.
Belangrijkste kenmerken
SpEficiënties
 |
Specificatie | Vervaardiging van een voertuig |
| 20 | 17(167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110(1078) | |
| 160 | 160(1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
Parametertabel van de RV-E-serie
| Model | Torsie-stijfheid | Afmeting ((mm) | Nominaal koppel (T0) |
Nominale uitgangs snelheid (N0) |
Torsiestijfheid | Verlies van beweging | Reactie | Toegelaten buigmoment (Nm) |
Toegestane stuwkracht (N) |
Gewicht (kg) |
||
| Nm/arc.min. | a. | b. | Nm/arc.min. | arc.min | Bepaling van de rotatiesnelheid (Nm) |
Arc.min. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167 Nm | 15 r/min | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412 Nm | 108 | ±123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ± 132.0 | 8820 | 24500 | 66.4 | |||

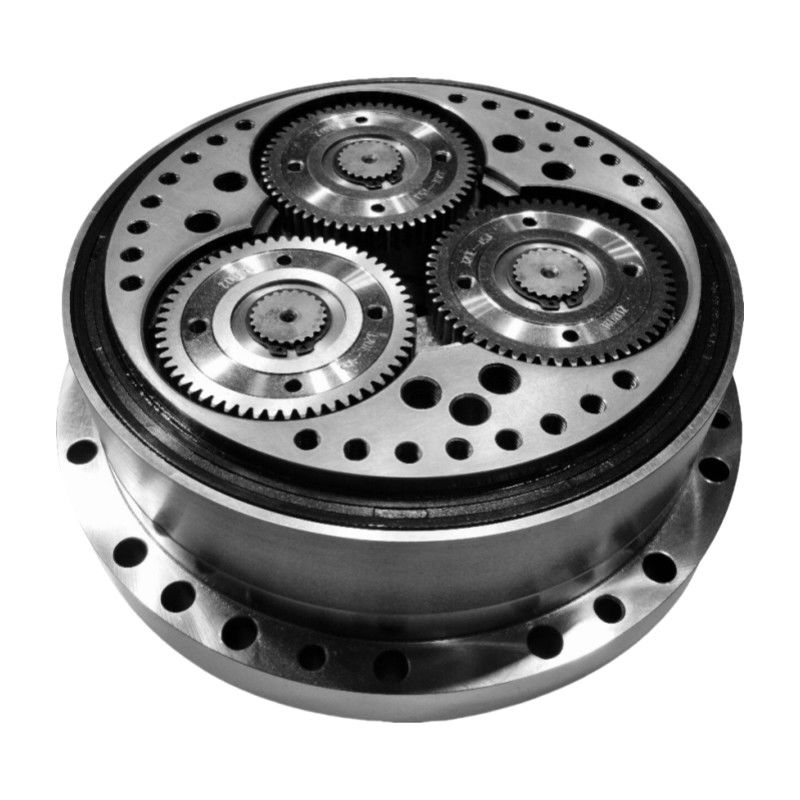

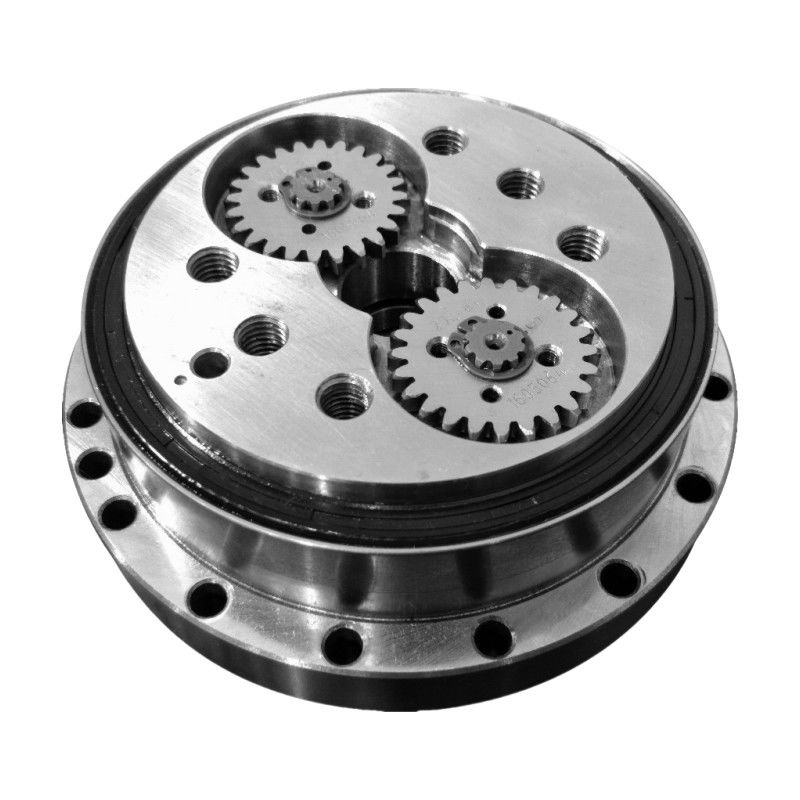

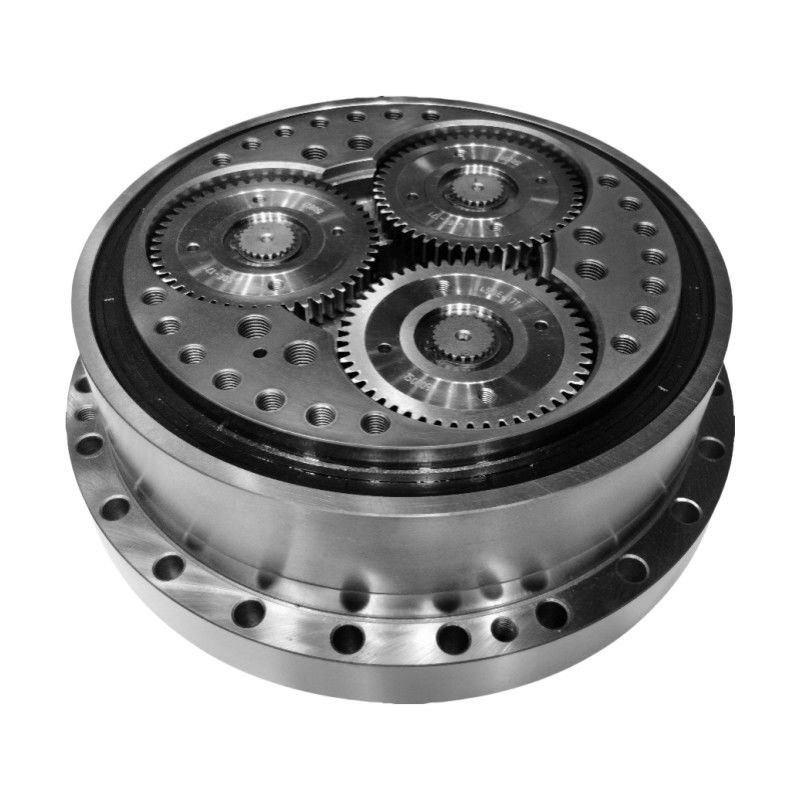

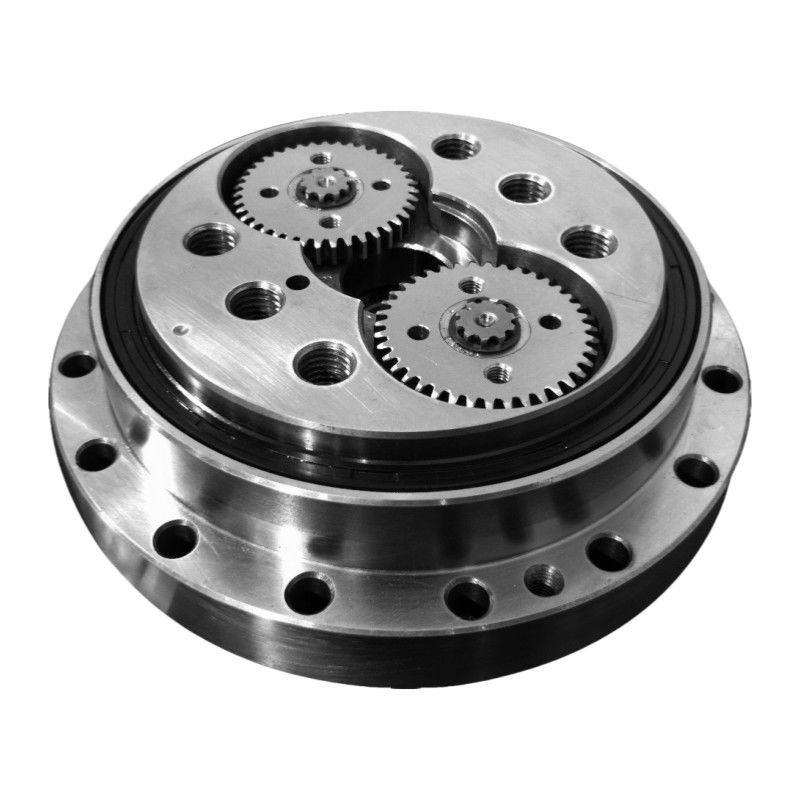

Gedetailleerde afbeeldingen
| Belangrijkste kenmerken van RV - E-serie Solid Shaft RV Reducer | |||
| Producten | Solid Shaft RV Reducer | ||
|
Materiaal
|
Staal, aluminium | ||
| Standaardverhouding | 57 tot en met 160 | ||
| Uitgangsmoment | 17 tot 450 Nm | ||
|
Torsie-stijfheid
|
372 tot 7448 Nm/arc.min. | ||
| Nominaal koppel | 167 tot 4410 Nm | ||
|
Reactie
|
Max. 1 boogmin. |
||
|
Momenteel maximaal toelaatbaar koppel
|
833 tot 22050 Nm | ||
|
Nominale uitgangs snelheid
|
15 r/min | ||
|
Model
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
Gewicht
|
40,7 tot 66,4 kg | ||
| Levensduur van het ontwerp | 6000 uur | ||
| Garantie | 1 jaar | ||
Toepassing
