Solid Shaft RV Gear Reducer Impact Resistance E-serie voor robot

Solid Shaft RV versnellingsreducer

Verminder van de versnellingen van de robot

Solid Shaft robotverminder

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

RV-E

Neem contact met ons op

Vraag een offerte

Solid Shaft RV Gear Reducer Impact Resistance E-serie voor robot

Productgegevens

Producten:

Solid Shaft E-serie RV-reducer

Materiaal:

staal, aluminium

Torsiestrijdheid:

372 tot 7448 Nm/arc.min.

Geschatte Torsie:

167 tot 4410 Nm

Uitgangsmoment:

17 tot 450 Nm

Verlies van beweging:

Max. 1 boogmin.

Nominale uitslagsnelheid:

15 omw/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Gewicht:

40,7 tot 66,4 kg

Kleur:

Slipper

Ontwerp van het leven:

6000 Uren

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Compacte robotversnelling RV snelheidsreducer Minimale terugslag

Vind de beste prijs

RV-C Flanged Robot Speed Reducer Gearhead Hollow Shaft

Vind de beste prijs

Flanged Reduction Harmonic Gearhead RV Gear Reducer Solid Series

Vind de beste prijs

RV-E Flanged Planetary Wheel Drive Reductie versnellingsbak Lage terugslag

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Solid shaft goede stijfheid en sterke slagweerstand E-serie RV reducer

RV reducer zijnDe drie gewrichten van de rug en de elleboog van het been van de robot met groot koppel worden gebruikt, en de industriële robot met grote belasting gebruikt RV voor één, twee en drie assen.Vergeleken met de harmonische reducer, ligt de sleutel tot de RV-reducer in de verwerkingstechnologie en het assemblageproces. RV-reducer heeft een hogere vermoeidheid, stijfheid en levensduur.

Belangrijkste kenmerken

Zero Backlash: Een van de belangrijkste kenmerken van RV reducers is hun zero-backlash-operatie, die zorgt voor nauwkeurige positionering en soepele bewegingsoverdracht.
Hoge nauwkeurigheid: RV-reducteurs bieden een hoge precisie en herhaalbaarheid, waardoor ze geschikt zijn voor toepassingen die een precieze bewegingscontrole vereisen.
Hoge koppelcapaciteit: Ondanks hun compacte grootte kunnen RV-reducteurs hoge koppelbelastingen aan, waardoor ze geschikt zijn voor veeleisende toepassingen.
Laag geluid en trillingen: ze werken met een laag geluids- en trillingsniveau, waardoor een soepele en stille werking wordt gewaarborgd, wat essentieel is in veel toepassingen, waaronder robotica en automatisering.

SpEficiënties

	Specificatie	Vervaardiging van een voertuig
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450 ((4410)

Parametertabel van de RV-E-serie

Model	Torsie-stijfheid	Afmeting ((mm)		Nominaal koppel (T0)	Nominale uitgangs snelheid (N0)	Torsiestijfheid	Verlies van beweging		Reactie	Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Gewicht (kg)
Model	Nm/arc.min.	a.	b.	Nominaal koppel (T0)	Nominale uitgangs snelheid (N0)	Nm/arc.min.	arc.min	Bepaling van de rotatiesnelheid (Nm)	Arc.min.	Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Gewicht (kg)
BX20E	372	20.1	113.3	167 Nm	15 r/min	49	MAX1	±5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412 Nm		108		±123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 323		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		± 132.0		8820	24500	66.4

Gedetailleerde afbeeldingen

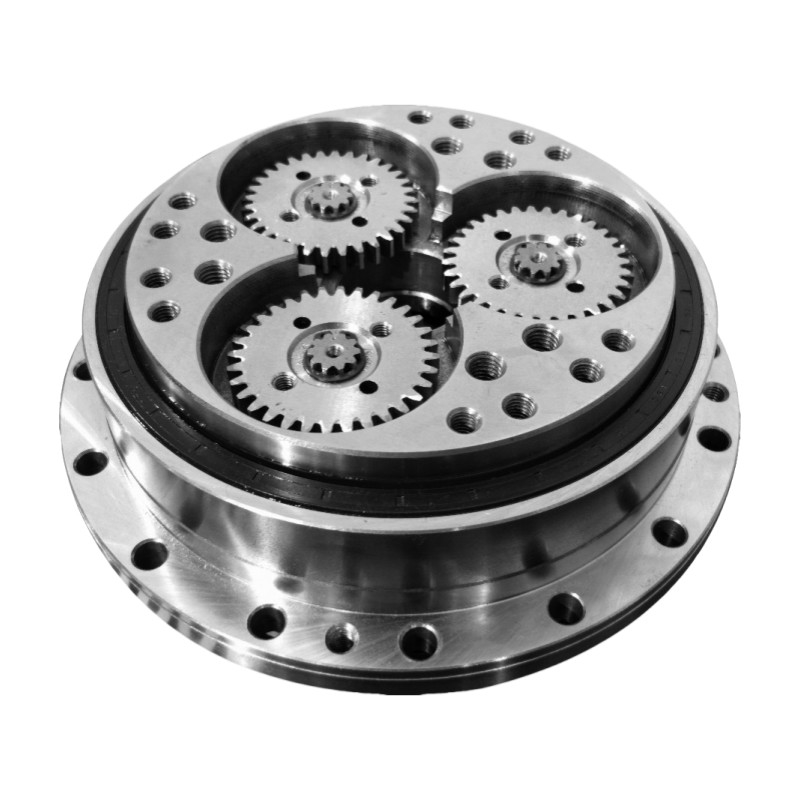

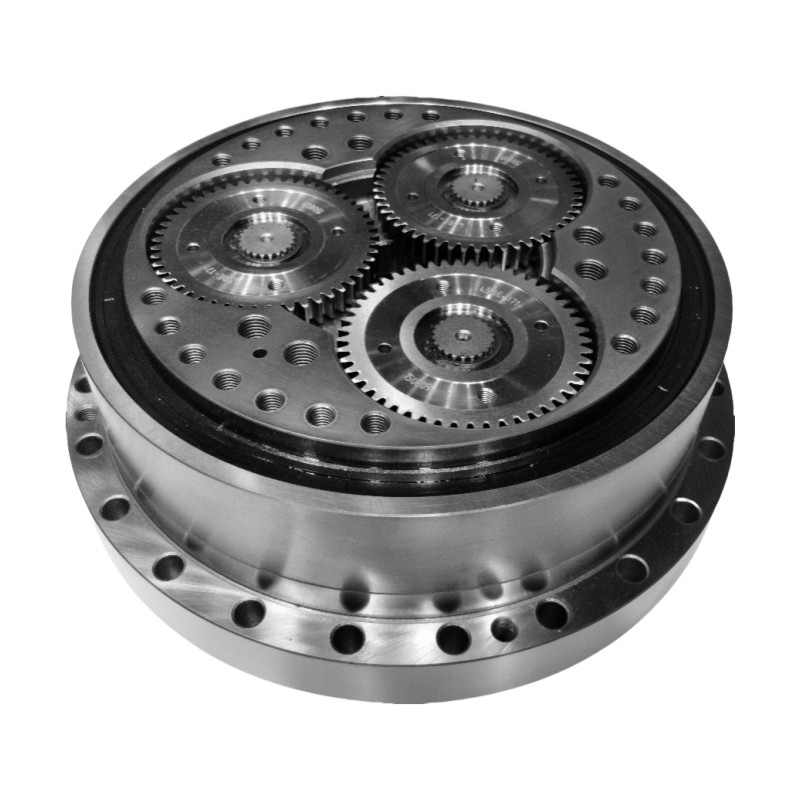

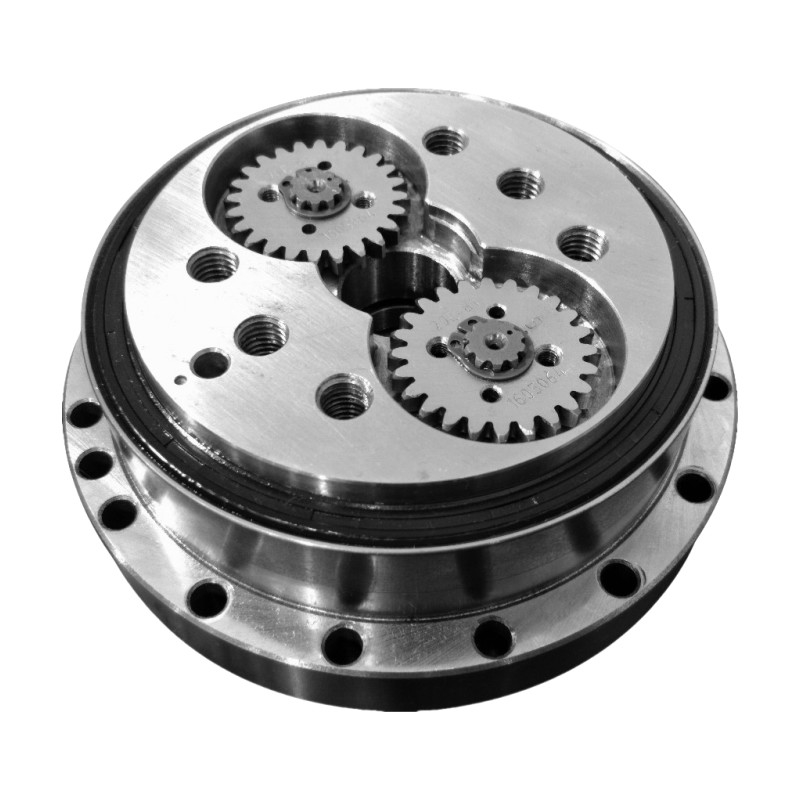

Solid Shaft RV Gear Reducer Impact Resistance E-serie voor robot 1

Belangrijkste kenmerken van RV - E-serie Solid Shaft RV Reducer
Producten	Solid Shaft RV Reducer
Materiaal	Staal, aluminium
Standaardverhouding	57 tot en met 160
Uitgangsmoment	17 tot 450 Nm
Torsie-stijfheid	372 tot 7448 Nm/arc.min.
Nominaal koppel	167 tot 4410 Nm
Reactie	Max. 1 boogmin.
Momenteel maximaal toelaatbaar koppel	833 tot 22050 Nm
Nominale uitgangs snelheid	15 r/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Gewicht	40,7 tot 66,4 kg
Levensduur van het ontwerp	6000 uur
Garantie	1 jaar

Toepassing

Verticale gearticuleerde robot-as aandrijvingen
SCARA, Pick & Place
Indexator van het machinehoofd

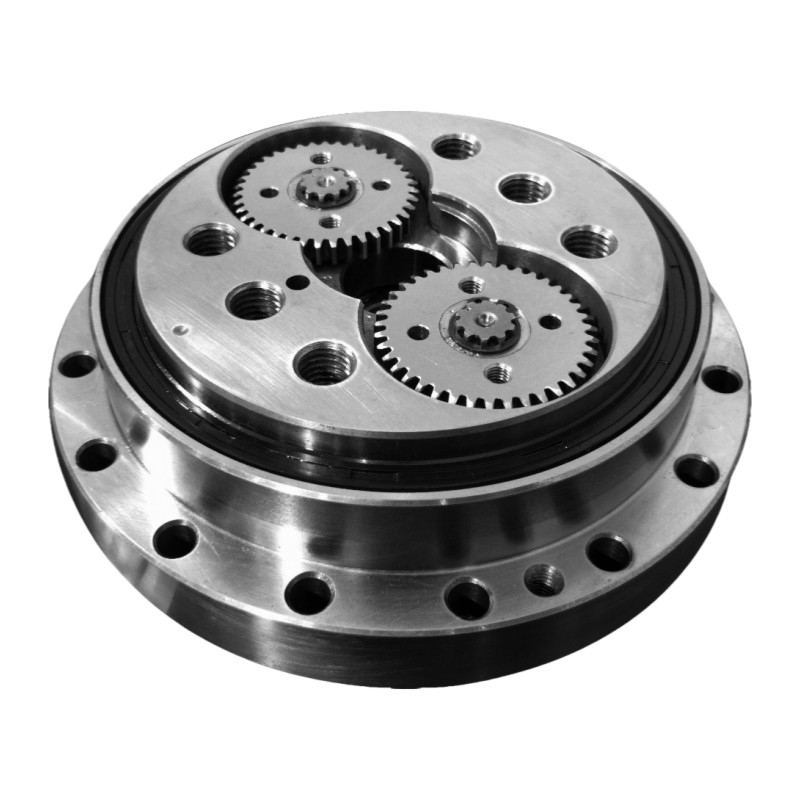

Solid Shaft RV Gear Reducer Impact Resistance E-serie voor robot 4
