RV-C: nul negatieve reactie Cycloïdale pinwheel reducer tandwiel voor robotica

Robotica cycloïdale reducer

Zero-backlashcycloïdale reductiewiel

Robotica nul tegenslag cycloïdale versnellingsbak

Plaats van herkomst:

Jiangsu, China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

RV - C

Neem contact met ons op

Vraag een offerte

RV-C: nul negatieve reactie Cycloïdale pinwheel reducer tandwiel voor robotica

Productgegevens

Producten:

Hool Shaft RV Reducer van de C-serie

Materiaal:

staal, aluminium

Torsiestrijdheid:

421 tot 24500 Nm/arc.min.

Verlies van beweging:

Max. 1 boogmin.

Uitgangssnelheid:

5 tot 60 r/min

Momenteel maximaal toelaatbaar koppel:

1372 tot 78400 Nm

Maximaal toegestane uitgangsrotatiesnelheid:

80 r/min

Model:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Gewicht:

4.6 tot 154 kg

Kleur:

Slipper

Garantie:

1 jaar

Betaling en verzendvoorwaarden

Min. bestelaantal

1 set

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Compacte robotversnelling RV snelheidsreducer Minimale terugslag

Vind de beste prijs

RV-C Flanged Robot Speed Reducer Gearhead Hollow Shaft

Vind de beste prijs

Flanged Reduction Harmonic Gearhead RV Gear Reducer Solid Series

Vind de beste prijs

RV-E Flanged Planetary Wheel Drive Reductie versnellingsbak Lage terugslag

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

High Gear Reduction Ratio Rigidity RV - C-serie RV snelheidsreducer versnellingsbak voor robotica

Name: RV-C: nul negatieve reactie Cycloïdale pinwheel reducer tandwiel voor robotica
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - C
Availability: InStock

RV reducer is een nieuw transmissiemechanisme ontwikkeld uit traditionele cycloïde versnellingsbak en planetaire versnellingsbak.stabiele precisie en hoge efficiëntie.

De rotatieve vectorreductie is het kerncomponent van industriële robots en de transmissie-efficiëntie is ongetwijfeld een belangrijke indicator van de transmissieprestaties.de afmetingsketen van de montage leidt tot een ruimte tussen de onderdelen, wat een bepaalde invloed kan hebben op de transmissie-efficiëntie.

Belangrijkste kenmerken

Buitengroeve constructie
Tegenreactie minder dan 1 boogmin.
Verlies van beweging van minder dan 1 boogmin.

SpEficiënties

	Specificatie	Vervaardiging van een voertuig
	10	10(98)
	27	27(265)
	50	50(490)
	100	100(980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500(4900)

Parametertabel van RV-C-serie

Model	Torsie-stijfheid Nm/arc.min.	Afmeting ((mm)		Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Torsiestijfheid	Terugtrekking/Verloren motie
Model	Torsie-stijfheid Nm/arc.min.	a.	b.	Toegelaten buigmoment (Nm)	Toegestane stuwkracht (N)	Nm/arc.min.	arc.min	Bepaling van de rotatiesnelheid (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	±2.94
BX27C	1068	38.2	150.3	980	8820	147		±7.94
BX50C	1960	50.4	187.1	1764	11760	255		±147
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		±58.8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

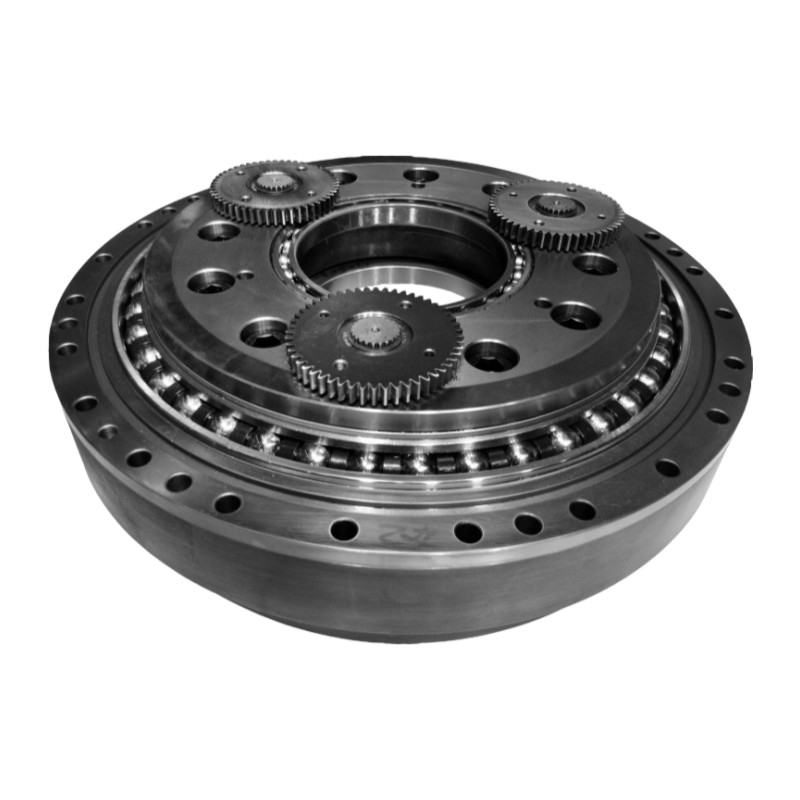

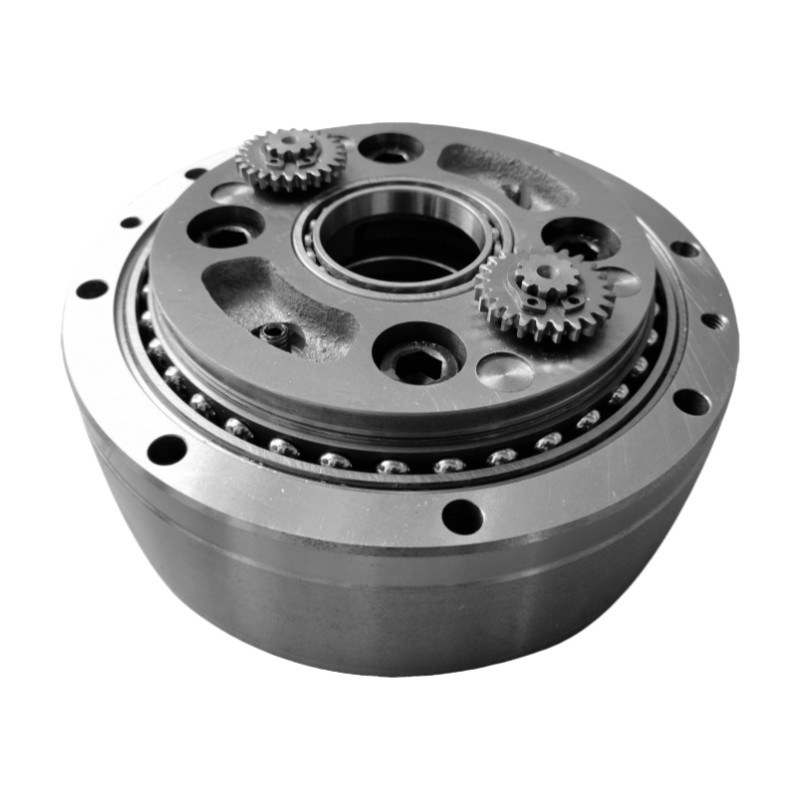

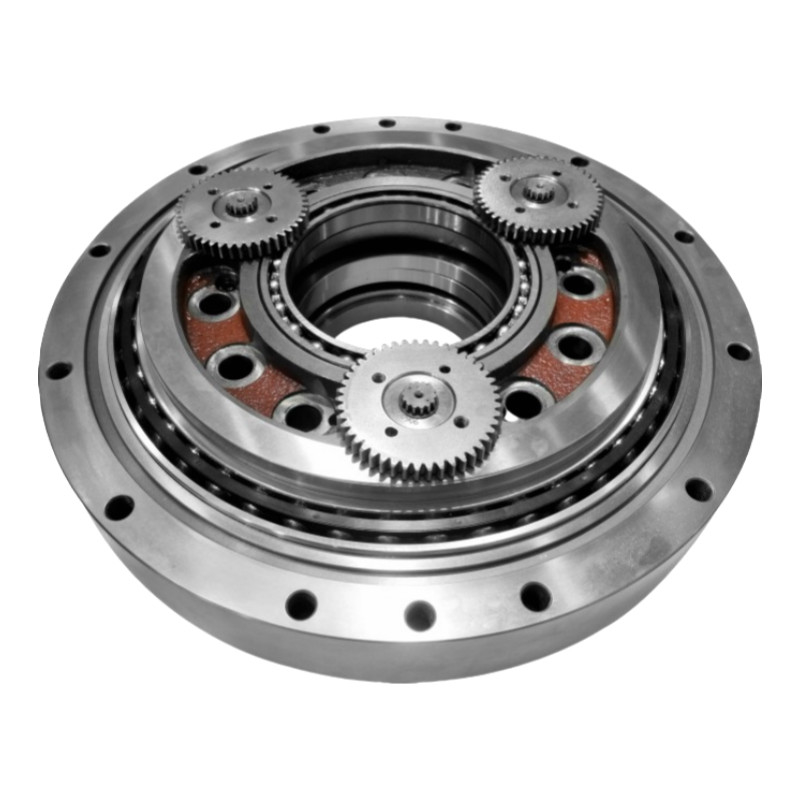

Gedetailleerde afbeeldingen

Belangrijkste kenmerken van RV - C-serie holle schacht RV-reducer
Producten	Hool Shaft RV Reducer
Materiaal	Staal, aluminium
Torsie-stijfheid	421 tot 24500 Nm/arc.min.
Uitgangssnelheid (r/min)	5 tot 60
Reactie	Max. 1 boogmin.
Momenteel maximaal toelaatbaar koppel	1372 tot 78400 Nm
Maximaal toegestane uitgangsrotatiesnelheid	80 r/min
Model	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Gewicht	4.6 tot 154 kg
Garantie	1 jaar

Toepassing

Multi-tasking machine tool
Stacker Crane
Machines voor de vervaardiging van elektrische apparaten
Trunnion tafel

RV-C: nul negatieve reactie Cycloïdale pinwheel reducer tandwiel voor robotica 4
