Productbeschrijving

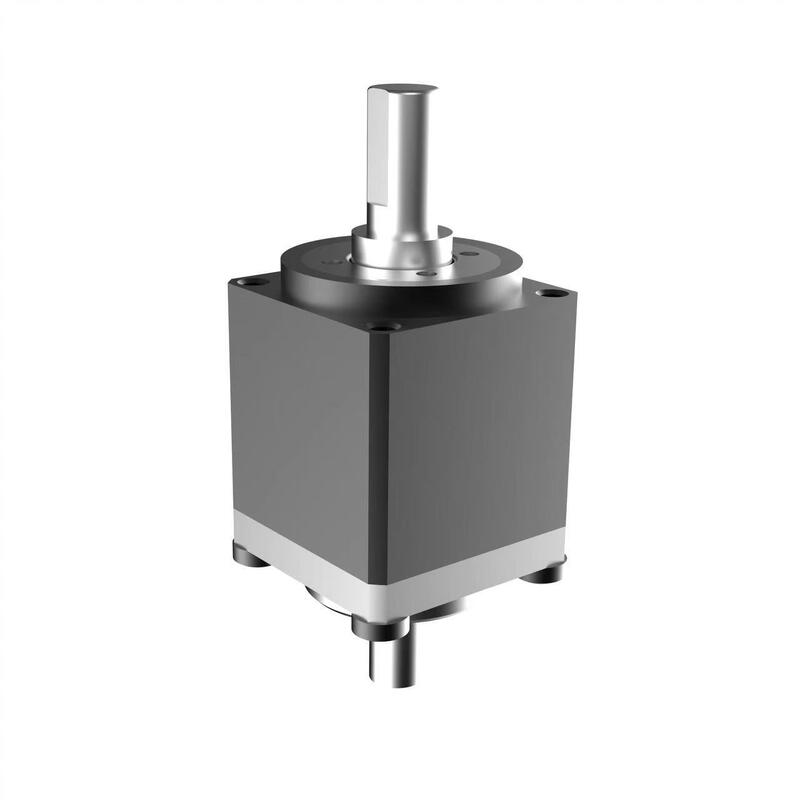

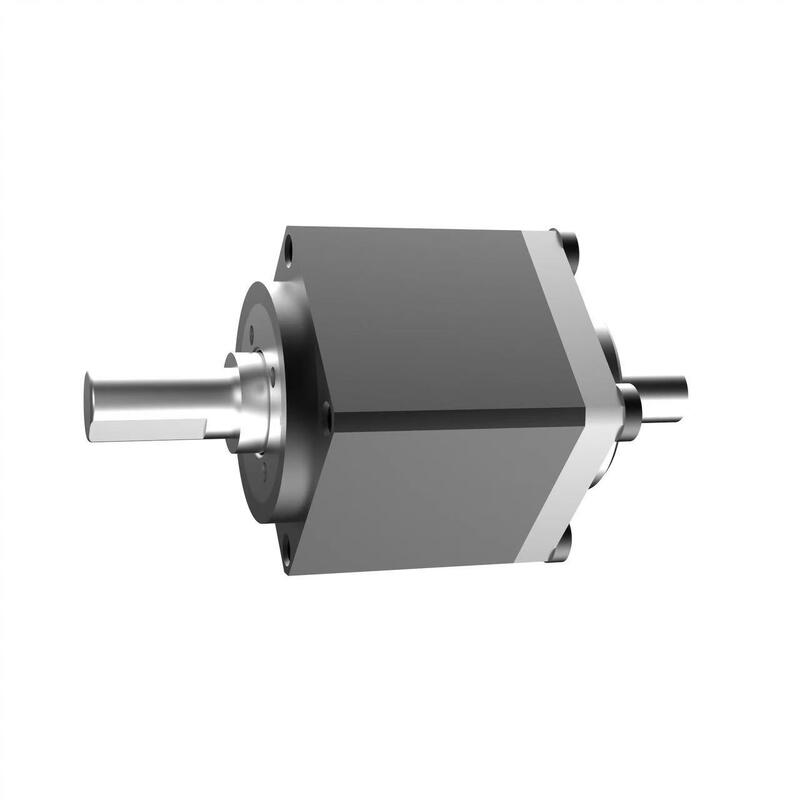

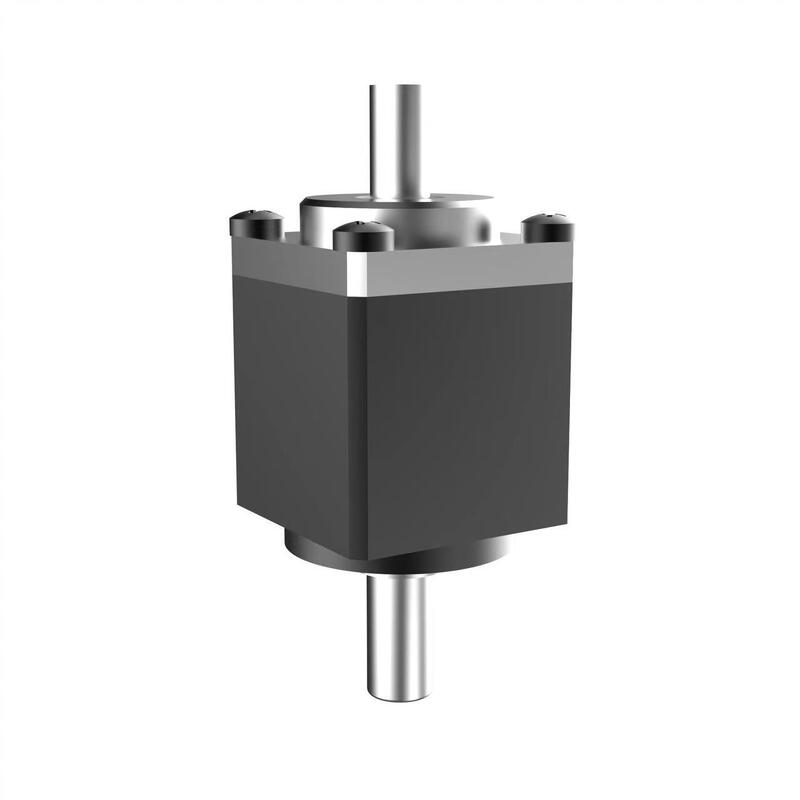

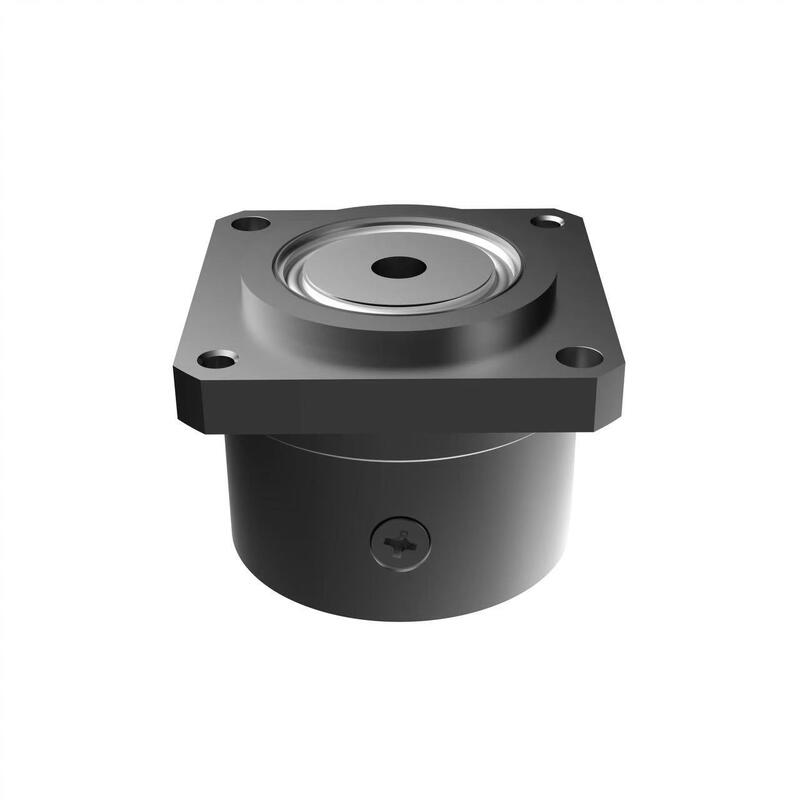

Beschrijving CSF Mini Harmonic Drive Gearbox

De miniatuur harmonic drive uit de CSF-mini serie is ontwikkeld voor toepassingen met gespecialiseerde volume- en gewichtsvereisten, waarbij gebruik wordt gemaakt van een cup-stijl flexspline. Deze serie biedt uitsluitend voorgemonteerde modulaire producten voor onmiddellijk gebruik. Het hoofdlager maakt gebruik van compacte vierpuntslagers om externe belastingen direct te ondersteunen. De CSF-mini serie omvat twee typen: het motorbevestigingstype (2XH) en het as-invoertype (1U) dat invoervormen zoals riemen, tandwielen en koppelingen ondersteunt. Selecteer het meest geschikte model op basis van uw mechanische ontwerpvereisten.

Kenmerken van CSF Mini Harmonic Drive Gearbox

● Compact formaat en lichtgewicht ontwerp

● Compacte en gestroomlijnde structuur

● Uitstekende rotatie-nauwkeurigheid en positioneringsprecisie

● Coaxiale in- en uitgangsconfiguratie

Specificatie van HONPINE CSF Mini Harmonic Drive Gearbox

Model		Overbrengingsverhouding	Nominaal koppel bij invoer 2000 omw/min[N.m]	Toelaatbaar piekkoppel tijdens starten en stoppen[N.m]	Maximaal toelaatbare waarde van gemiddeld belastingskoppel[N.m]	Maximaal momentaan toelaatbaar koppel[N.m]	Maximale toelaatbare ingangsnelheid[omw/min]	Toelaatbare gemiddelde ingangsnelheid[omw/min]	Tandwielspeling (boogseconden)	1/4GD[kgcm2]	Massa (kg)
CSF Serie	03	30	0.06	0.13	0.1	0.22	10000	6500	≤20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤20	2.5x10-4	0.039
		50	0.4	0.9	0.53	1.8			≤20
		80	0.52	1.35	0.84	2.5			≤10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤20
		80	2.2	4.3	2.9	8			≤10
		100	2.4	4.8	3.3	9			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤20
		80	4.5	10.2	8.5	22			≤10
		100	5	11	8.9	25			≤10
