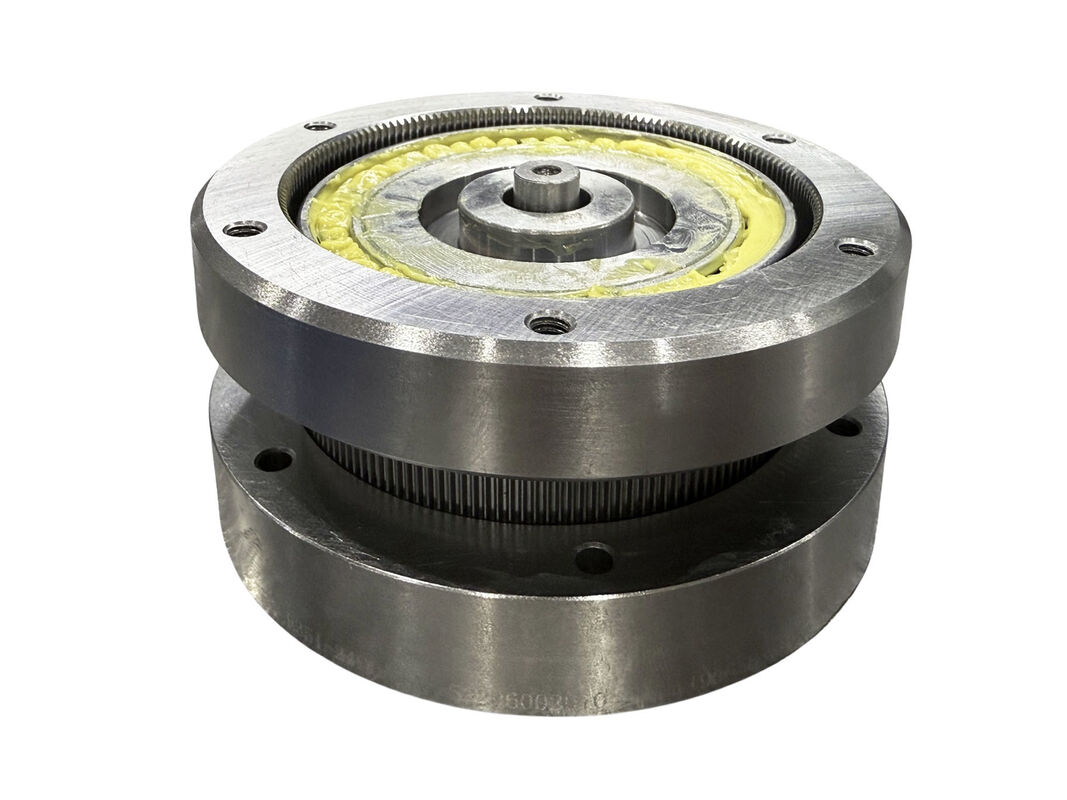

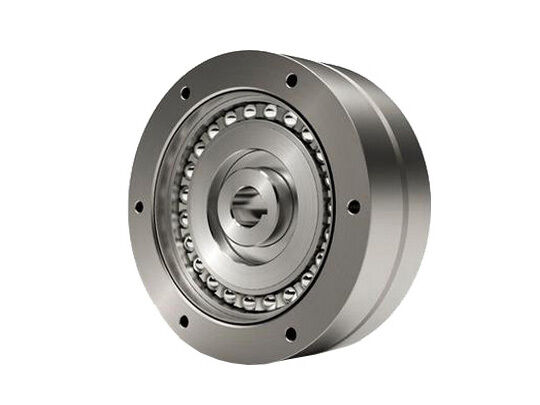

Industriële robot Circulaire Spline Coaxial Pancake Harmonische aandrijving Gearbox

Plaats van herkomst:

China

Merknaam:

HONPINE

Modelnummer:

fds

Neem contact met ons op

Vraag een offerte

Industriële robot Circulaire Spline Coaxial Pancake Harmonische aandrijving Gearbox

Productgegevens

Reductieverhouding:

50,80,100,120,160,200,260

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

karton met schuim

Betalingscondities

T/T

Levering vermogen

2000000

Verwante producten

Industriële robot Circulaire Spline Coaxial Pancake Harmonische aandrijving Gearbox

Vind de beste prijs

HONPINE Cup Type Motor Mount Direct Mini Harmonic Drive Gearbox

Vind de beste prijs

Video

Ultra-vlakke hoge precisie harmonische aandrijving Spanningsgolfsreducer voor robot

Vind de beste prijs

Video

Ultra Flat Zero Backlash Harmonische aandrijving versnellingsbak voor industriële robots

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Beschrijving van HONPINE FDS Harmonic Drive Gearbox

De differentiële tandwielkast uit de FDS-serie is onderverdeeld in het gecombineerde type en het componenttype. Het gecombineerde type is bedoeld om het differentiële mechanisme in één eenheid te integreren voor eenvoudige montage in apparatuur, en de behuizing maakt directe montage van transmissietandwielen, poelies, enz. mogelijk. Het componenttype streeft naar een plat en dun ontwerp, waardoor klanten hun eigen inkapselingsbehuizing kunnen ontwerpen en de apparaatruimte kunnen optimaliseren volgens hun structurele vereisten.
Met behulp van het unieke werkingsprincipe van Harmonic Drive is dit een ultracompacte differentiële eenheid die tijdens bedrijf fase- en timingfijnafstemming kan uitvoeren.
Het gecombineerde type van de FDS-serie deelt dezelfde vier kerncomponenten als het pancake componenttype, met dien verstande dat het gecombineerde type extra voor- en achterafdichtingsflenzen en steunlagers bevat. De FDS-serie werkt volgens hetzelfde principe als de FSG-serie van het cup-type. De vorm van de pancake flexspline is identiek aan de doorsnede van de basis van de cup flexspline, en de wave generator lagers zijn in twee rijen gerangschikt, met de tandbreedte van de circulaire spline en flexspline vergroot om een hogere koppelcapaciteit te kunnen verwerken. Bovendien bevat het pancake type een extra circulaire spline met hetzelfde aantal tanden als de flexspline voor aansluiting op de uitgaande as.

Specificaties van HONPINE FDS Harmonic Drive Gearbox

Model	Reduc-tie verhouding	Nominaal koppel bij invoer 2000t/min		Piekkoppel bij start/stop		Toelaatbare max. waarde van gem.belasting koppel		Onmiddellijk toelaatbare max. koppel		Toelaatbare max. invoer rotatie snelheid (t/min)	Toelaatbare gem. invoer rotatie snelheid (t/min)	Gewicht
Model	Reduc-tie verhouding	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Vet smeermiddel	Vet smeermiddel	kg
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
