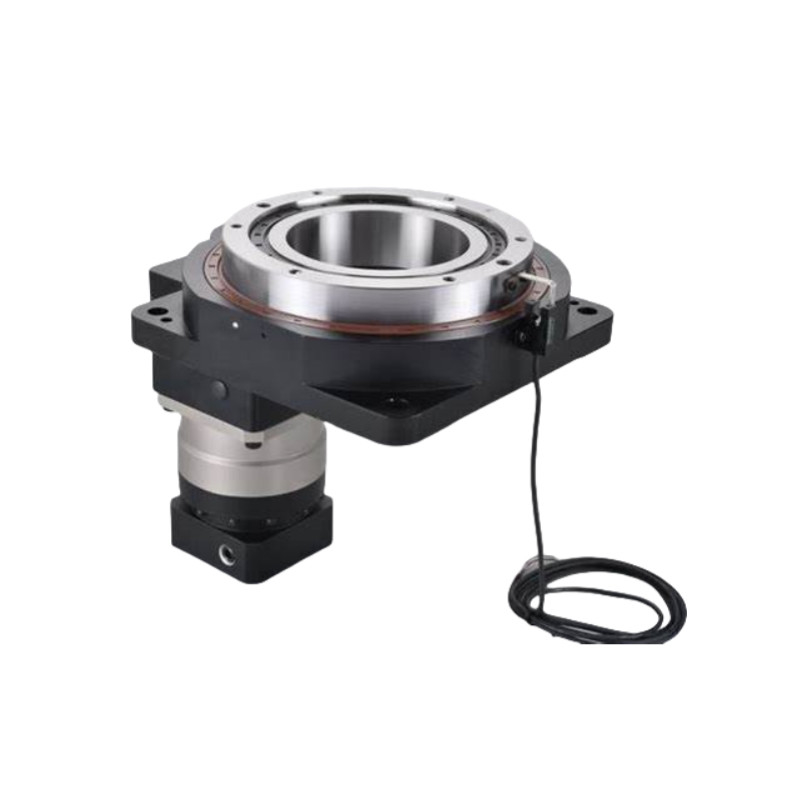

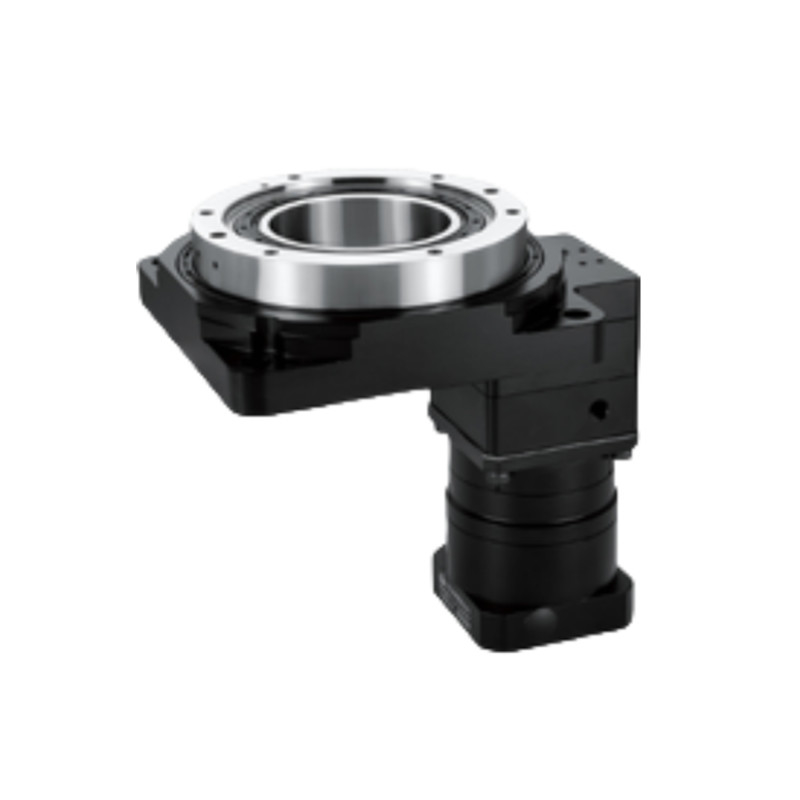

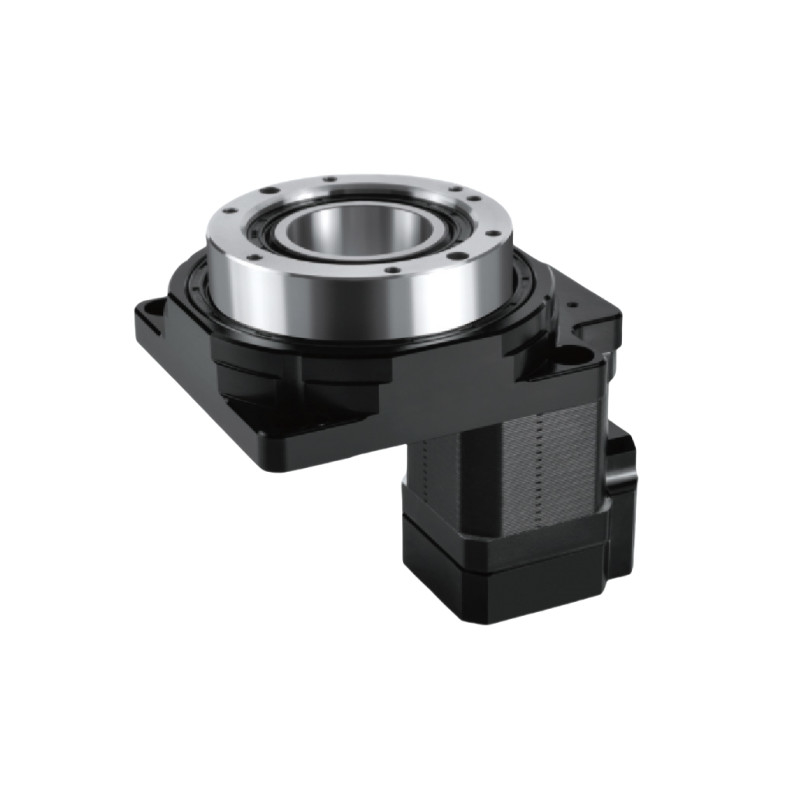

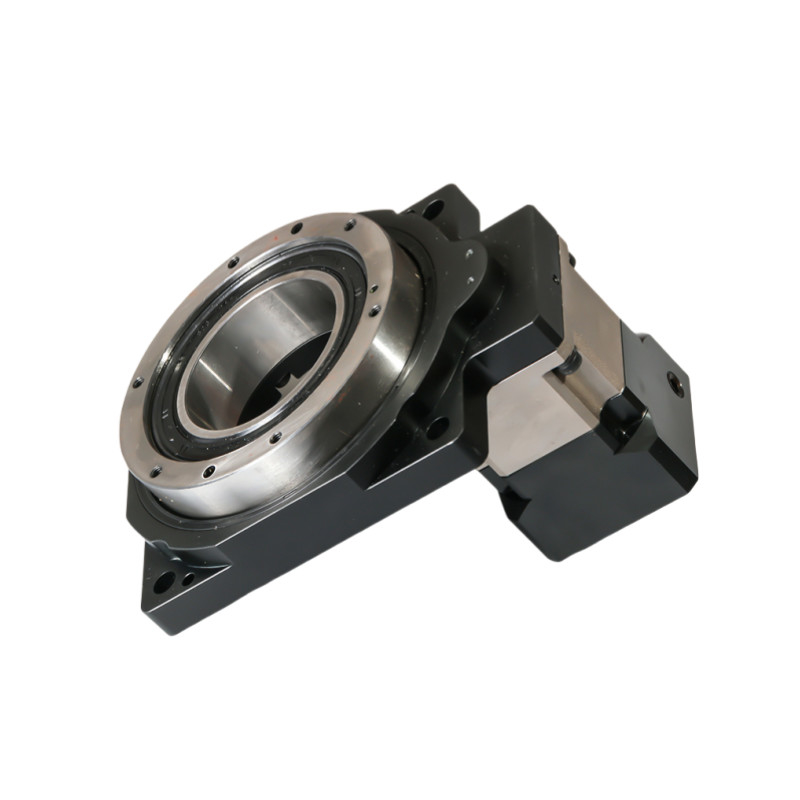

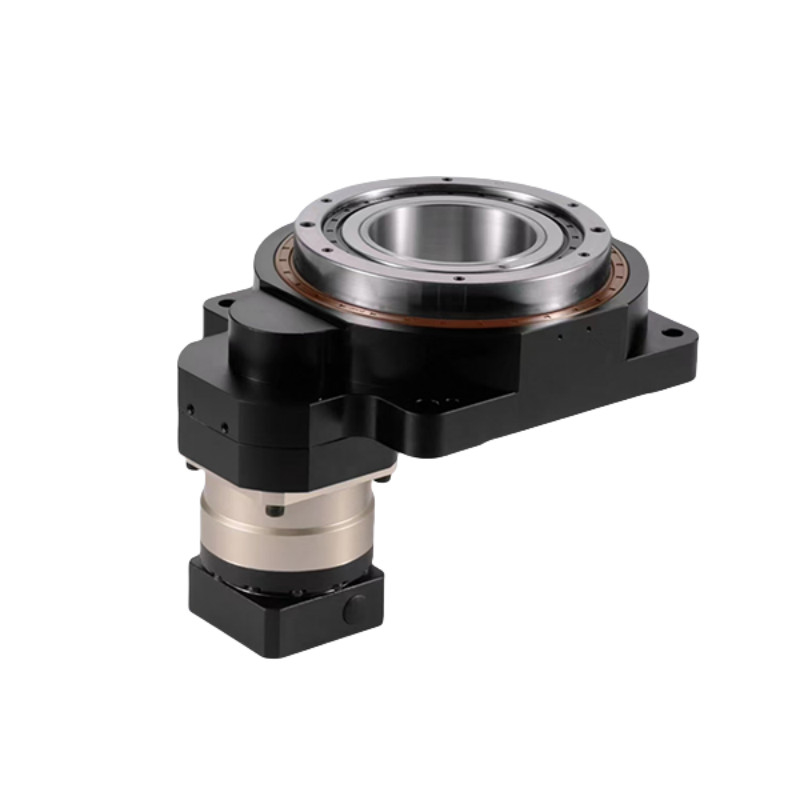

HRG 110A-serieHolle planetaire geïntegreerde draaitafel
De Hollow Planetary Integrated Rotary Table is een gespecialiseerd apparaat dat wordt gebruikt in verschillende toepassingen, met name in robotica, automatisering en precisiebewerking.Het heeft meestal een holle structuur die de routing van kabels mogelijk maakt, vloeistoffen of andere materialen door het midden, wat helpt om de werkruimte georganiseerd en vrij van verwarring te houden.
Belangrijkste kenmerken
Planetary Gear System (planetair versnellingssysteem):Dit zorgt voor een soepele, precieze beweging en een hoger koppel, terwijl de terugslag tot een minimum wordt beperkt.
Holle ontwerp:Het holle midden kan een gemakkelijke toegang tot bedrading of leidingen vergemakkelijken, waardoor het ideaal is voor toepassingen die een continue rotatie zonder onderbreking vereisen.
Geïntegreerde onderdelen:HPIRT's bevatten vaak motoren, encoders en andere componenten, waardoor ze compact en efficiënt zijn om te installeren.
Toepassingen:Deze tabellen worden vaak gebruikt in CNC-machines, robotarm en andere geautomatiseerde systemen waar nauwkeurige positionering cruciaal is.
 |
Model |
Model |
Model |
Verhouding |
| Holle draaitafel |
Planetaire reducer |
|
HRG110A
|
HRG110 |
HA060 |
5,7 10
|
Prestatieparameter
| HRG110A-05 |
| Ondersteuning van het uitvoerplatform |
Gekruiste rollenlagers |
Toegestane uitgangssnelheid |
200 t/min |
Rotatie-inertie |
1483x10-6 kg.m2 |
| Schakelbeweging |
360° ((Rotatie in elke hoek) |
Herhaaldelijke positiebepaling |
±15 boogseconde |
Positioneringsnauwkeurigheid |
≤ 30 boogseconden |
| overeenkomstige motor ((grootte) |
Servomotor van 200-400 W
Voor de toepassing van deze richtlijn geldt dat: |
Toegestane asbelasting |
2000N |
Glijmiddel |
Synthetisch vet |
| Verminderingsgraad |
25 |
35 |
50 |
Toegestane radiale belasting |
1200N |
werktemperatuur |
¥-10°C~90°C |
| Nominaal uitgangsmoment |
35NM |
Parallelisme van het outputplatform |
0.02 mm |
Leven in dienst |
20000 uur |
| Maximaal versnellingsmoment |
70NM |
Uitstroom van het oppervlak van het uitgangsplatform |
0.01 mm |
Productieniveau |
IP65 |
| Noodstopkoppel |
105NM |
Uitstroom van de uitgangsplatform |
0.01 mm |
Geluidsniveau |
≤ 65 dB |
| HRG110A-10 |
| Ondersteuning van het uitvoerplatform |
Gekruiste rollenlagers |
Toegestane uitgangssnelheid |
200 t/min |
Rotatie-inertie |
1483x10-6 kg.m2 |
| Schakelbeweging |
360° ((Rotatie in elke hoek) |
Herhaaldelijke positiebepaling |
±15 boogseconde |
Positioneringsnauwkeurigheid |
≤ 30 boogseconden |
| overeenkomstige motor ((grootte) |
Servomotor van 200-400 W
Voor de toepassing van deze richtlijn geldt dat: |
Toegestane asbelasting |
2000N |
Glijmiddel |
Synthetisch vet |
| Verminderingsgraad |
70 |
100 |
Toegestane radiale belasting |
1200N |
werktemperatuur |
¥-10°C~90°C |
| Nominaal uitgangsmoment |
35NM |
Parallelisme van het outputplatform |
0.02 mm |
Leven in dienst |
20000 uur |
| Maximaal versnellingsmoment |
70NM |
Uitstroom van het oppervlak van het uitgangsplatform |
0.01 mm |
Productieniveau |
IP65 |
| Noodstopkoppel |
105NM |
Uitstroom van de uitgangsplatform |
0.01 mm |
Geluidsniveau |
≤ 65 dB |
Gedetailleerde afbeeldingen
Tekeningen
Toepassingen van een hol draaiend platform
Robotica:
Gebruikt in robotarm en manipulator voor nauwkeurige positionering en beweging bij assemblagewerkzaamheden en materiaalbehandeling.
Automatiseringssystemen:
Geïntegreerd in geautomatiseerde productielijnen voor taken zoals sorteren, verpakken en palletiseren, waarbij een nauwkeurige rotatiebeweging essentieel is.
CNC-bewerking:
Gebruikt in CNC-machines voor nauwkeurige rotatie van werkstukken tijdens het frezen, boren en draaien.
Medische apparatuur:
Gebruikt in medische apparaten zoals beeldvormingssystemen, chirurgische robots en laboratoriumautomatisering voor nauwkeurige positionering en beweging.
Luchtvaart en defensie:
Gebruikt in vliegsimulators, radarsystemen en UAV's voor nauwkeurige oriëntatie en stabilisatie.
Telecommunicatie:
Gebruikt in antennesystemen om een nauwkeurige uitlijning te garanderen voor een optimale signaaloverdracht.
Test en meting:
Geïntegreerd in testapparatuur voor roterende monsters of componenten om de prestaties onder verschillende omstandigheden te evalueren.
Vermaak en media:
Gebruikt in camerastations en verlichtingssystemen voor soepele en gecontroleerde beweging bij filmproductie en live-evenementen.
Industriële apparatuur:
In transporteurs en sorteringssystemen waar voor een efficiënte materiaalbehandeling een rotatiebeweging nodig is, toegepast.
Onderzoek en ontwikkeling:
Gebruikt in laboratoria en onderzoeksfaciliteiten voor experimentele installaties die nauwkeurige hoek aanpassingen vereisen.
