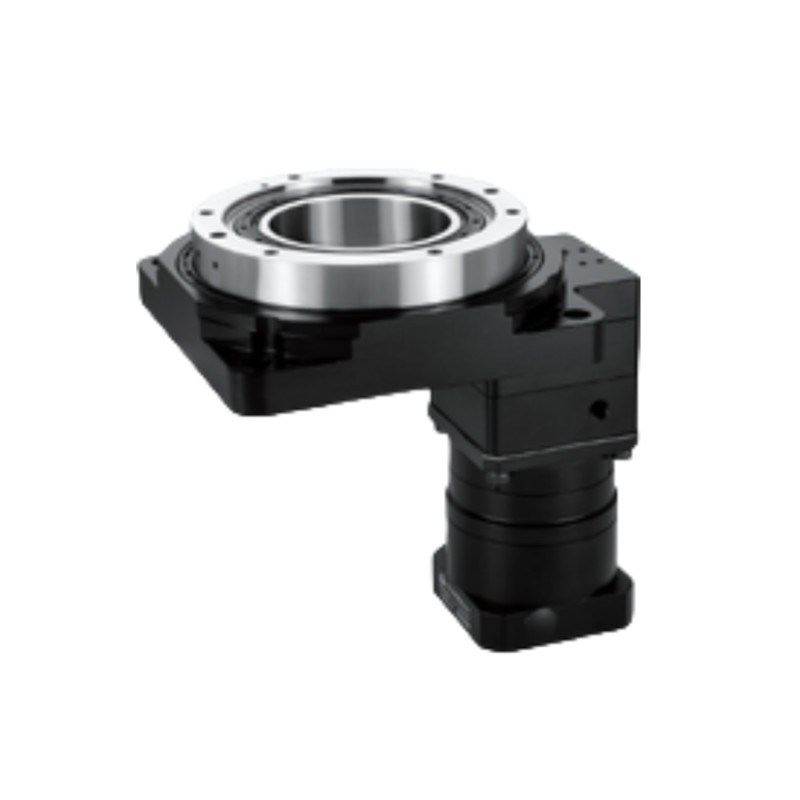

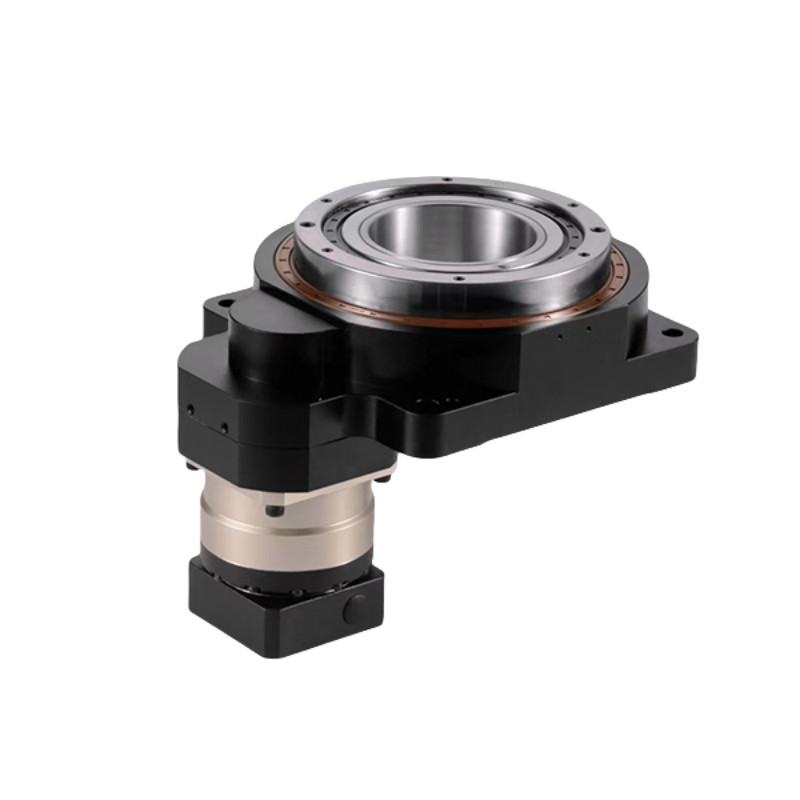

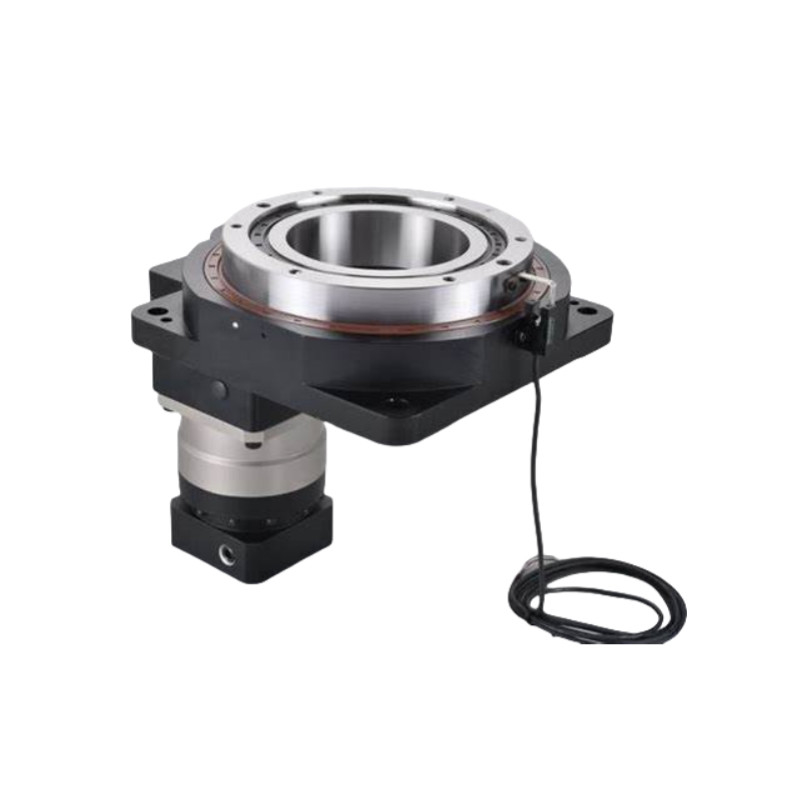

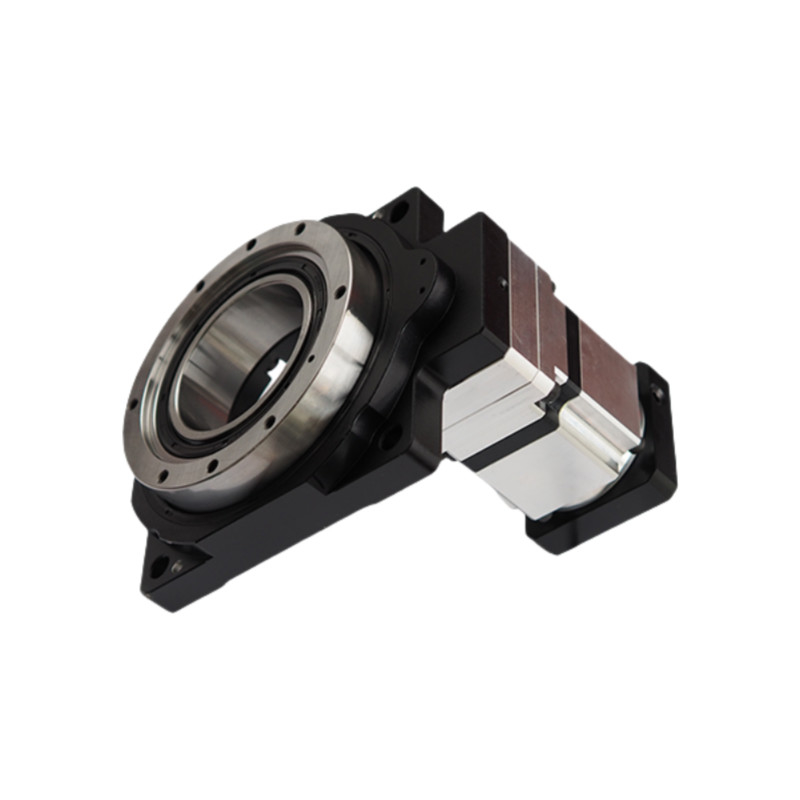

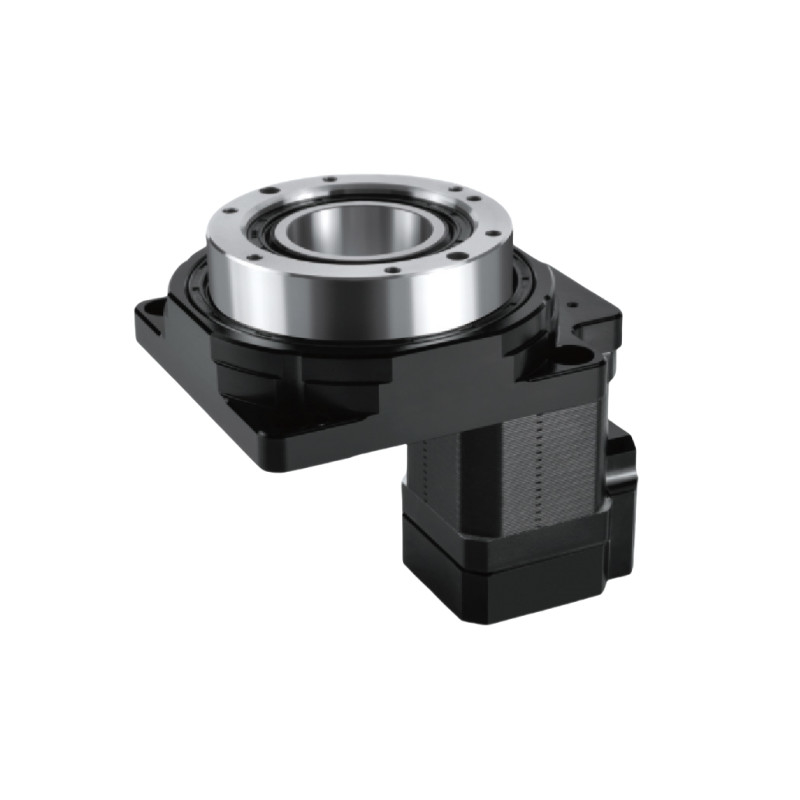

Name: Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Hohle planetaire geïntegreerde machine van de HRG-serie
Availability: InStock

Thuis > producten > Holle draaitafel >

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting

Hoogprecisie hol draaiend platform

Zware lading hol draaiend platform

Planetary Gearbox Hollow Rotary Platform

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

Hohle planetaire geïntegreerde machine van de HRG-serie

Neem contact met ons op

Vraag een offerte

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting

Productgegevens

Producten:

HRG 130A holle planetaire geïntegreerde machine

Ondersteuning van het uitvoerplatform:

Gekruist Rollager

Schakelbeweging:

360° ((Rotatie in elke hoek)

overeenkomstige motor ((grootte):

Servomotor van 200-400 W

Verminderingsgraad:

30, 50, 70, 100

Nominaal uitgangsmoment:

34NM

Maximaal versnellingsmoment:

61.2NM

Noodstopkoppel:

102 nm

Werktemperatuur:

-10°C~90°C

Productieniveau:

IP65

Niveau van Lawaai:

≤ 65 dB

Betaling en verzendvoorwaarden

Min. bestelaantal

te onderhandelen

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak

Vind de beste prijs

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting

Vind de beste prijs

Planetaire reductie roterende tafel voor zware lading holle roterende fase

Vind de beste prijs

Hoogprecisie hol draaiend platform voor zware lading

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

HRG 130A-serieHolle planetaire geïntegreerde draaitafel

De Hollow Planetary Integrated Rotary Table is een gespecialiseerd apparaat dat wordt gebruikt in verschillende toepassingen, met name in robotica, automatisering en precisiebewerking.Het heeft meestal een holle structuur die de routing van kabels mogelijk maakt, vloeistoffen of andere materialen door het midden, wat helpt om de werkruimte georganiseerd en vrij van verwarring te houden.

Belangrijkste kenmerken

Hoge nauwkeurigheid

Bereikt een herhaalde positioneringsnauwkeurigheid van minder dan 5 boogseconden, waardoor betrouwbare prestaties worden gewaarborgd in veeleisende toepassingen.

Hoge stijfheid

Het platform wordt ondersteund door precisie kruisrollagers en kan aanzienlijke radiale, axiale en omkerende krachten weerstaan, wat meer dan tien keer de stijfheid van traditionele lagers oplevert.

Flexible motorcompatibiliteit

Makkelijk te configureren voor verschillende merken en soorten motoren, waaronder servomotoren en stappenmotoren, via aanpasbare flenzen en invoerassen.

Planetair versnellingssysteem

Dit zorgt voor een soepele, precieze beweging en een hoger koppel, terwijl de terugslag tot een minimum wordt beperkt.

Een hol ontwerp

Het holle midden kan een gemakkelijke toegang tot bedrading of leidingen vergemakkelijken, waardoor het ideaal is voor toepassingen die een continue rotatie zonder onderbreking vereisen.

Model	Model	Model	Verhouding
Model	Holle draaitafel	Planetaire reducer	Verhouding
HRG130A	HRG130	HA060	5,7 10

Prestatieparameter

HRG130A
Ondersteuning van het uitvoerplatform	Gekruiste rollenlagers				Toegestane uitgangssnelheid	200 t/min	Rotatie-inertie	2772x10-6 kg.m2
Schakelbeweging	360° ((Rotatie in elke hoek)				Herhaaldelijke positiebepaling	±15 boogseconde	Positioneringsnauwkeurigheid	≤ 30 boogseconden
overeenkomstige motor ((grootte)	Servomotor van 200-400 W Voor de toepassing van deze richtlijn geldt dat:				Toegestane asbelasting	2000N	Glijmiddel	Synthetisch vet
Verminderingsgraad	30	50	70	100	Toegestane radiale belasting	1200N	werktemperatuur	-10°C~90°C
Nominaal uitgangsmoment	43NM	34NM			Parallelisme van het outputplatform	0.02 mm	Leven in dienst	20000 uur
Maximaal versnellingsmoment	77.4NM	61.2NM			Uitstroom van het oppervlak van het uitgangsplatform	0.01 mm	Productieniveau	IP65
Noodstopkoppel	129NM	102NM			Uitstroom van de uitgangsplatform	0.01 mm	Geluidsniveau	≤ 65 dB

Gedetailleerde afbeeldingen

Tekeningen

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting 5

Toepassingen van een hol draaiend platform

Robotica:Voor nauwkeurige positionering en rotatie in robotarme en mobiele platforms.

CNC-bewerking:Voor het vergemakkelijken van hoge precisie rotatiebewegingen in frees- en bewerkingscentra.

Medische apparatuur:In chirurgische robots en beeldvormende apparaten voor een soepele werking.

Automatiseringssystemen:Om onderdelen in assemblagelijnen of geautomatiseerde productie te roteren.

Luchtvaart:Voor satellietpositierings- en antennesystemen.

Verpakking en verzending

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting 6
