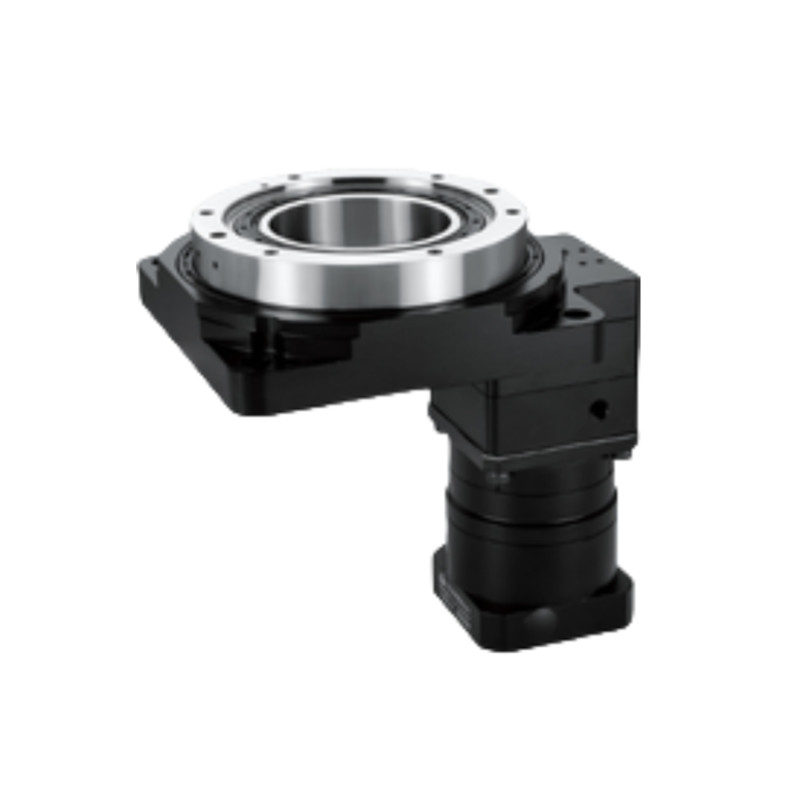

Name: Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Hohle planetaire geïntegreerde machine van de HRG-serie
Availability: InStock

Thuis > producten > Holle draaitafel >

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak

Hoogprecisie holle draaitafel

Roterende platform Holle draaitafel

Holle roterende actuator roterende platform tafel

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

Hohle planetaire geïntegreerde machine van de HRG-serie

Neem contact met ons op

Vraag een offerte

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak

Productgegevens

Producten:

HRG-170A holle planetaire geïntegreerde machine

Ondersteuning van het uitvoerplatform:

Gekruist Rollager

Schakelbeweging:

360° ((Rotatie in elke hoek)

overeenkomstige motor ((grootte):

Servomotor van 750-1 kW

Verminderingsgraad:

30, 50, 70, 100

Nominaal uitgangsmoment:

112 Nm

Maximaal versnellingsmoment:

201.6NM

Noodstopkoppel:

336NM

Werktemperatuur:

-10°C~90°C

Productieniveau:

IP65

Niveau van Lawaai:

≤ 65 dB

Betaling en verzendvoorwaarden

Min. bestelaantal

te onderhandelen

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak

Vind de beste prijs

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting

Vind de beste prijs

Planetaire reductie roterende tafel voor zware lading holle roterende fase

Vind de beste prijs

Hoogprecisie hol draaiend platform voor zware lading

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

HRG 170A-serieHolle planetaire geïntegreerde draaitafel

Een hol draaiend platform met planetaire versnellingsbak is een mechanisch systeem dat een hol draaiende structuur combineert met een planetaire versnellingsbak voor nauwkeurige beweging.Het holle ontwerp maakt het gemakkelijk om kabels of vloeistoffen te verplaatsenDeze platforms worden vaak gebruikt in robotica, CNC-machines,en geautomatiseerde systemen.

Belangrijkste kenmerken

Hoge nauwkeurigheid:

Bereikt een herhaalde positioneringsnauwkeurigheid van minder dan 5 boogseconden, waardoor betrouwbare prestaties worden gewaarborgd in veeleisende toepassingen.

Hoge stijfheid:

Het platform wordt ondersteund door precisie kruisrollagers en kan aanzienlijke radiale, axiale en omkerende krachten weerstaan, wat meer dan tien keer de stijfheid van traditionele lagers oplevert.

Flexible motorcompatibiliteit:

Makkelijk te configureren voor verschillende merken en soorten motoren, waaronder servomotoren en stappenmotoren, via aanpasbare flenzen en invoerassen.

Model	Model	Model	Verhouding
Model	Holle draaitafel	Planetaire reducer	Verhouding
HRG170A	HRG170	HA090	3, 5, 7, 10

Prestatieparameter

HRG170A
Ondersteuning van het uitvoerplatform	Gekruiste rollenlagers				Toegestane uitgangssnelheid	200 t/min	Rotatie-inertie	27619x10-6 kg.m2
Schakelbeweging	360° ((Rotatie in elke hoek)				Herhaaldelijke positiebepaling	±15 boogseconde	Positioneringsnauwkeurigheid	≤ 30 boogseconden
overeenkomstige motor ((grootte)	Servomotor van 750-1 kW Voor de toepassing van deze richtlijn geldt dat:				Toegestane asbelasting	3000N	Glijmiddel	Synthetisch vet
Verminderingsgraad	30	50	70	100	Toegestane radiale belasting	2000N	werktemperatuur	-10°C~90°C
Nominaal uitgangsmoment	112NM				Parallelisme van het outputplatform	0.02 mm	Leven in dienst	20000 uur
Maximaal versnellingsmoment	201.6NM				Uitstroom van het oppervlak van het uitgangsplatform	0.01 mm	Productieniveau	IP65
Noodstopkoppel	336NM				Uitstroom van de uitgangsplatform	0.01 mm	Geluidsniveau	≤ 65 dB

Gedetailleerde afbeeldingen

Tekeningen

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak 5
Toepassingen van een hol draaiend platform

Robotica:

Gebruikt in robotarm en manipulator voor nauwkeurige positionering en beweging bij assemblagewerkzaamheden en materiaalbehandeling.

Automatiseringssystemen:

Geïntegreerd in geautomatiseerde productielijnen voor taken zoals sorteren, verpakken en palletiseren, waarbij een nauwkeurige rotatiebeweging essentieel is.

CNC-bewerking:

Gebruikt in CNC-machines voor nauwkeurige rotatie van werkstukken tijdens het frezen, boren en draaien.

Medische apparatuur:

Gebruikt in medische apparaten zoals beeldvormingssystemen, chirurgische robots en laboratoriumautomatisering voor nauwkeurige positionering en beweging.

Luchtvaart en defensie:

Gebruikt in vliegsimulators, radarsystemen en UAV's voor nauwkeurige oriëntatie en stabilisatie.

Telecommunicatie:

Gebruikt in antennesystemen om een nauwkeurige uitlijning te garanderen voor een optimale signaaloverdracht.
Verpakking en verzending

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak 6
