Cobots Multi Axis Manipulators T-vorm HONPINE geïntegreerde harmonische tandwiel motor

Plaats van herkomst:

China

Merknaam:

HONPINE

Modelnummer:

HTS

Neem contact met ons op

Vraag een offerte

Cobots Multi Axis Manipulators T-vorm HONPINE geïntegreerde harmonische tandwiel motor

Productgegevens

Overbrengingsverhouding:

51,81,101,121

Betaling en verzendvoorwaarden

Verpakking Details

karton met schuim

Verwante producten

Industriële robot Circulaire Spline Coaxial Pancake Harmonische aandrijving Gearbox

Vind de beste prijs

HONPINE Cup Type Motor Mount Direct Mini Harmonic Drive Gearbox

Vind de beste prijs

Video

Ultra-vlakke hoge precisie harmonische aandrijving Spanningsgolfsreducer voor robot

Vind de beste prijs

Video

Ultra Flat Zero Backlash Harmonische aandrijving versnellingsbak voor industriële robots

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

Beschrijving van de HONPINE geïntegreerde harmonische tandwielmotor

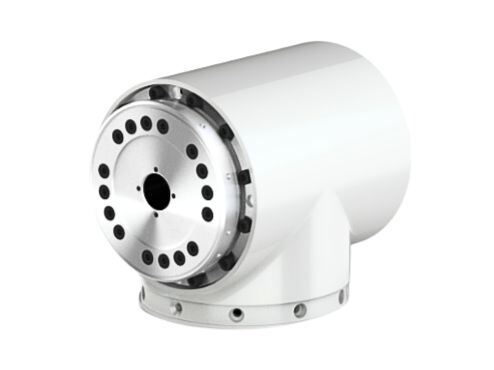

De T-type harmonische gewrichtsmodule is een sterk geïntegreerde robotgewrichtsunit die een harmonische reducer, koppelmotor, precisie-sensoren, rem en bestuurder combineert.Het heet T-type omdat de uitgangsflens loodrecht op de motoras is, die een T-vormige lay-out vormen die ideaal is voor roterende robotverbindingen.
De module is ontworpen voor samenwerkende robots en vereenvoudigt de ontwikkeling door de belangrijkste componenten te integreren in één compacte, plug-and-play-eenheid.en maakt het bouwen van een robotarm bijna net zo eenvoudig als het samenstellen van LEGO blokkenDe hoge integratie verbetert ook de onderhoudsdoeltreffendheid en breidt de toepassingsmogelijkheden van de robotarmtechnologie uit.

Het T-vormige ontwerp maakt een efficiënte integratie binnen beperkte ruimte mogelijk, waardoor het gemakkelijk te installeren is aan het einde van een robotarm of tussen armsegmenten.Het vereenvoudigt het mechanische ontwerp van verbindingen voor robots zoals samenwerkende robots en multi-axis manipulators, waardoor de algemene ontwikkelingscyclus wordt verkort.

Specificatie van de HONPINE HTS T-serie Harmoni Joint Motor

		HTS-14-XXX-C/E			HTS-17-XXX-C/E				HTS-20-XXX-C/E				HTS-25-XXX-C/E				HTS-32-XXX-C/E				HTS-40-XXX-C/E
Parameter	Versnellingsverhouding	51	81	101	51	81	101	121	51	81	101	121	51	81	101	121	51	81	101	121	51	81	101	121
	Maximaal toegestane continue koppel	9	14	14	34	35	51	51	44	61	64	64	72	113	140	140	140	217	281	281	255	369	484	586
	Maximaal piekkoppel	46	61	70	91	113	143	112	127	165	191	191	242	332	369	395	497	738	841	892	829	1270	1400	1530
	Nominale motorkoppel	0.25	0.25	0.2	0.95	0.62	0.72	0.60	1.23	10.8	0.81	0.76	2.02	1.99	1.98	1.65	3.23	3.15	3.27	2.73	7.14	6.51	6.85	6.92
	Maximaal koppel van de motor	0.64	0.53	0.51	1.23	0.99	0.99	0.83	2.04	1.69	1.51	1.33	3.56	3.14	2.89	2.56	6.48	5.74	5.04	4.46	14.65	11.90	10.44	9.47
	Maximale snelheid	107.8	67.9	54.5	98.0	61.7	49.5	41.3	78.4	49.4	39.6	33.1	78.4	49.4	39.6	33.1	58.8	37.0	29.7	24.8	49.0	30.9	24.8	20.7
	Nominale snelheid	58.8	37	29.7	58.8	37.0	29.7	24.8	58.8	370	29.7	24.8	58.8	37.0	29.7	24.8	39.2	24.7	19.8	16.5	39.2	24.7	19.8	16.5
	Maximale stroom	8.25	6.77	6.52	13.48	10.80	10.83	9.04	19.59	15.15	13.54	11.94	32.42	28.61	26.30	23.35	43.09	38.14	33.53	33.19	87.08	70.76	62.5	56.28
	Nominale stroom	3.23	3.16	2.53	10.42	6.75	7.89	6.59	11.81	9.63	8.10	6.76	18.38	18.16	18.05	15.07	21.47	20.95	21.76	20.32	42.46	38.68	40.69	41.12
Parameter	Nominale spanning (VDC)	48VDC CANopen/Ethercat 0-60°C 20% tot 80% 3.6V 26uA
	Type van communicatie
	Werktemperatuur
	Relatieve luchtvochtigheid
	Encoder-batterijtoevoerspanning (VDC)
	Encoderbatterijtoevoerstroom (arms)
