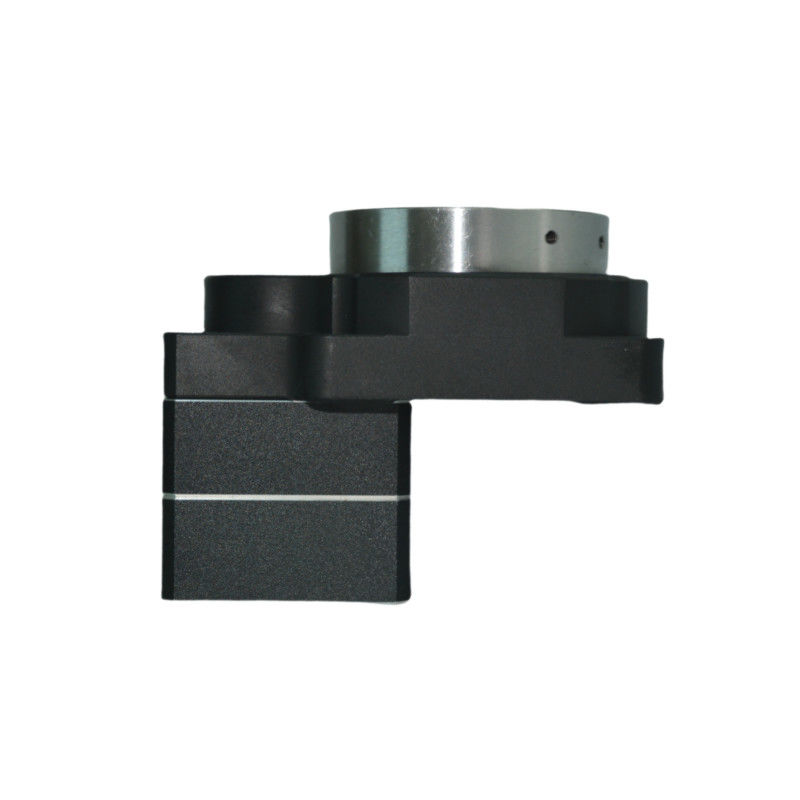

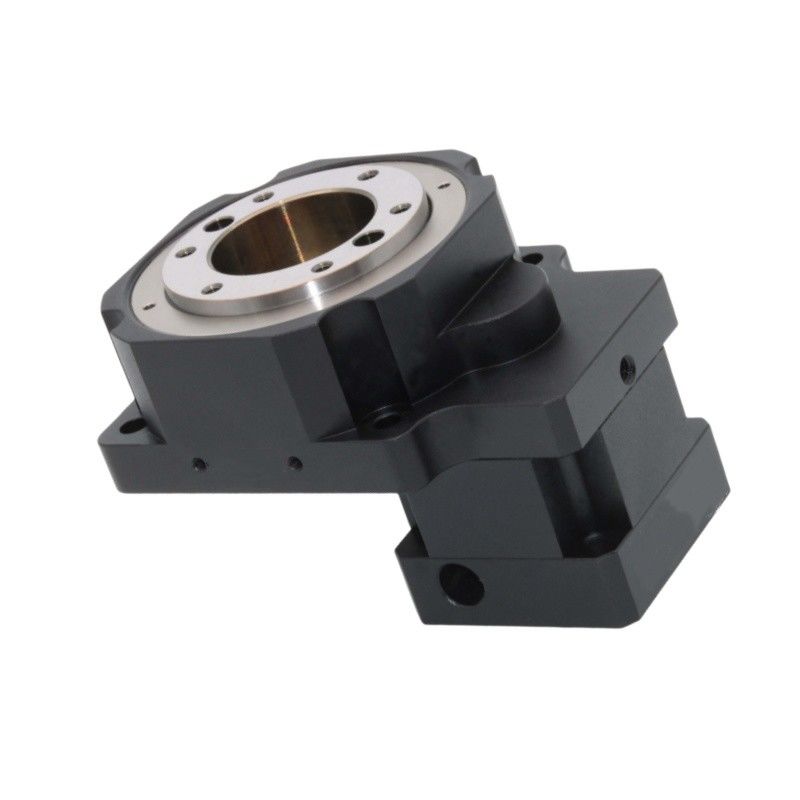

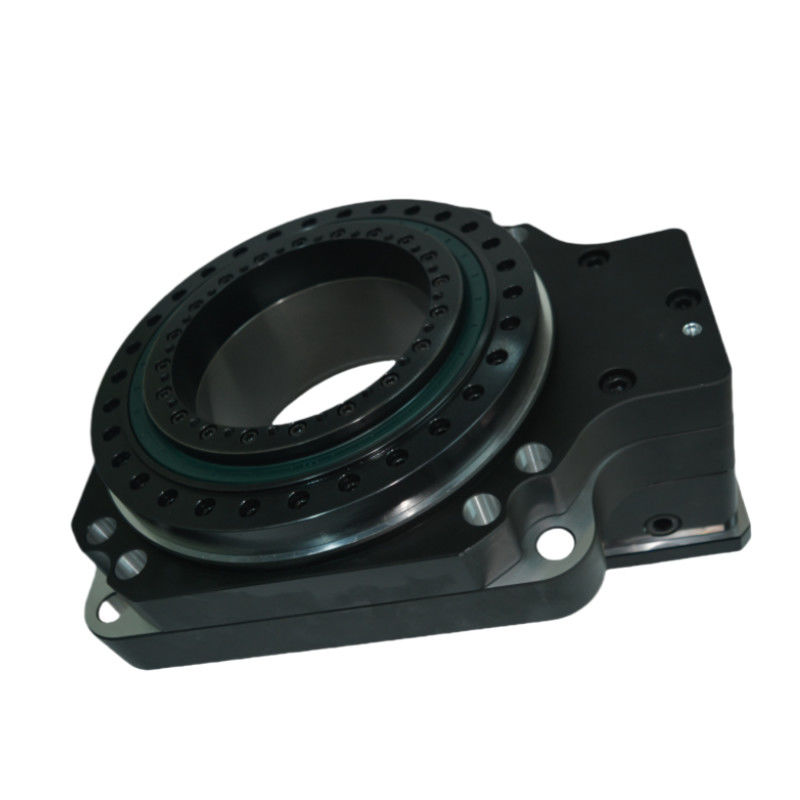

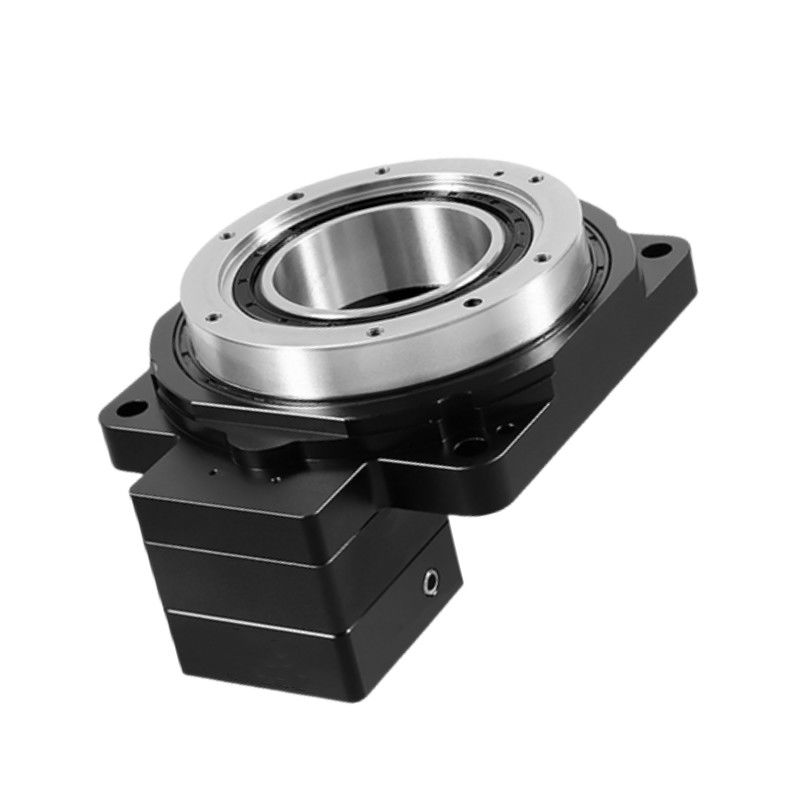

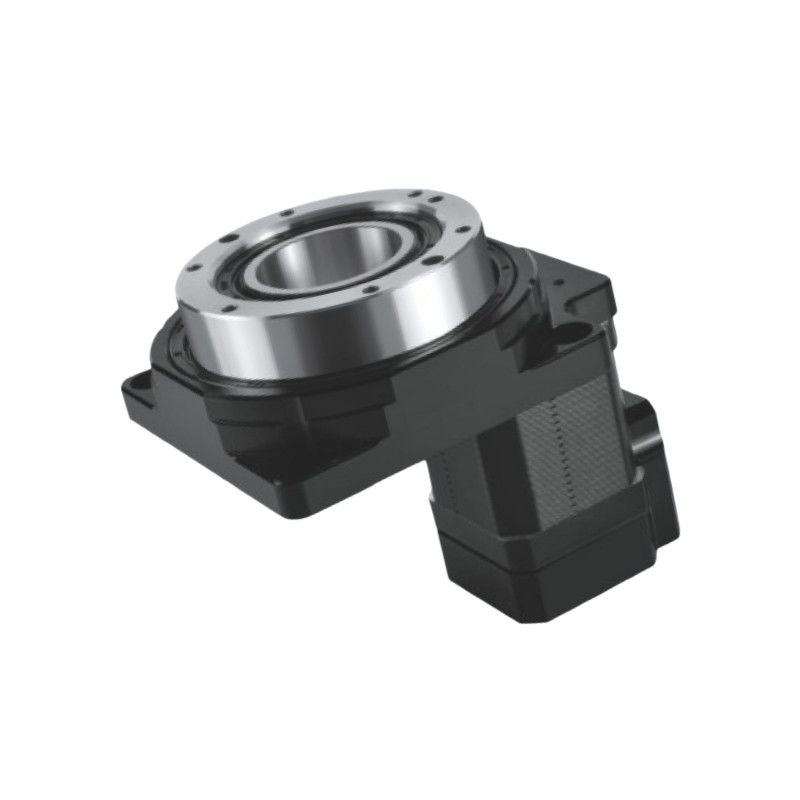

Name: Hoogprecisie Hollow Shaft Rotary Table Servo Rotary Gearbox Actuator Hollow Rotating Platform
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HRG-serie
Availability: InStock

Thuis > producten > Holle draaitafel >

Hoogprecisie Hollow Shaft Rotary Table Servo Rotary Gearbox Actuator Hollow Rotating Platform

Servo-roterende versnellingsbak actuator roterende tafel

Hoogprecisie holle schacht draaitafel

Roterende tafel met hol draaiend platform

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

HRG-serie

Neem contact met ons op

Vraag een offerte

Hoogprecisie Hollow Shaft Rotary Table Servo Rotary Gearbox Actuator Hollow Rotating Platform

Productgegevens

Producten:

HRG 60 Holle draaitafel

Ondersteuning van het uitvoerplatform:

Gekruist Rollager

Schakelbeweging:

360° ((Rotatie in elke hoek)

overeenkomstige motor ((grootte):

Voor de toepassing van deze richtlijn geldt dat de in punt 6.2.3 van de bijlage vermelde voorschrift

Verminderingsgraad:

Nominaal uitgangsmoment:

5nm

Maximaal versnellingsmoment:

9nm

Noodstopkoppel:

15nm

Werktemperatuur:

-10°C~90°C

Productieniveau:

IP65

Niveau van Lawaai:

≤ 65 dB

Betaling en verzendvoorwaarden

Min. bestelaantal

te onderhandelen

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak

Vind de beste prijs

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting

Vind de beste prijs

Planetaire reductie roterende tafel voor zware lading holle roterende fase

Vind de beste prijs

Hoogprecisie hol draaiend platform voor zware lading

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

HRG-serieHolle draaitafel

Het holle draaiplatform is een revolutionair product dat is ontworpen voor verschillende toepassingen op het gebied van rotatiebewegingen.stijfheidDit product is een doorbraak in de rotatiebewegingsmechanismen, waarbij een evenwicht tussen deze elementen wordt bereikt met een herhalingspositioniersnauwkeurigheid van ≤ 5 boogseconden.Het biedt gemakkelijk plaats aan motoren en een stabiel laadvermogen, compatibel met wisselstroomservomotoren of stappenmotoren voor willekeurige hoeksegmentatie.Dit voldoet niet alleen aan de numerieke besturingsmogelijkheden die traditionele splitsers niet kunnen bereiken, maar biedt ook een positioneel nauwkeurigheid vergelijkbaar met DD-motorenHet vermindert de kosten aanzienlijk en levert onverwachte voordelen.

Kenmerken

Compatibel met servomotoren van 100 tot 750 W.
Werkstukken kunnen rechtstreeks worden bevestigd.
Het roterende platformoppervlak maakt het mogelijk om de werkstukken rechtstreeks te vergrendelen, waardoor het laden gemakkelijker wordt.
Een gemakkelijke bedrading; dit holle ontwerp maakt zowel bedrading als leidingen gemakkelijker.
"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".
Een vlotte werking; het platform draait gestaag, soepel en met snelle positionering.
Compatibel met verschillende motoren; het holle roterende platform kan worden aangedreven door servomotoren van verschillende merken.

Model	Specificatie	Holle diameter	Verhouding
Model	(mm)	(mm)	Verhouding
HRG60-05K	60	28	5

Prestatieparameter

Ondersteuning van het uitvoerplatform	Gekruiste rollenlagers	Toegestane uitgangssnelheid	200 t/min	Rotatie-inertie	735x10-7 kg.m2
Schakelbeweging	360° ((Rotatie in elke hoek)	Herhaaldelijke positiebepaling	±15 boogseconde	Positioneringsnauwkeurigheid	≤ 30 boogseconden
overeenkomstige motor ((grootte)	Voor de toepassing van deze richtlijn geldt dat de in punt 6.2.3 van de bijlage vermelde voorschriften worden nageleefd.	Toegestane asbelasting	250 N	Glijmiddel	Synthetisch vet
Verminderingsgraad	5	Toegestane radiale belasting	125N	werktemperatuur	-10°C~90°C
Nominaal uitgangsmoment	5NM	Parallelisme van het outputplatform	0.02 mm	Leven in dienst	20000 uur
Maximaal versnellingsmoment	9NM	Uitstroom van het oppervlak van het uitgangsplatform	0.01 mm	Productieniveau	IP65
Noodstopkoppel	15NM	Uitstroom van de uitgangsplatform	0.01 mm	Geluidsniveau	≤ 65 dB

Gedetailleerde afbeeldingen

Tekeningen

Hoogprecisie Hollow Shaft Rotary Table Servo Rotary Gearbox Actuator Hollow Rotating Platform 5

Installatie-instructies voor holle draaitafel

Verpakking en verzending

Hoogprecisie Hollow Shaft Rotary Table Servo Rotary Gearbox Actuator Hollow Rotating Platform 8
