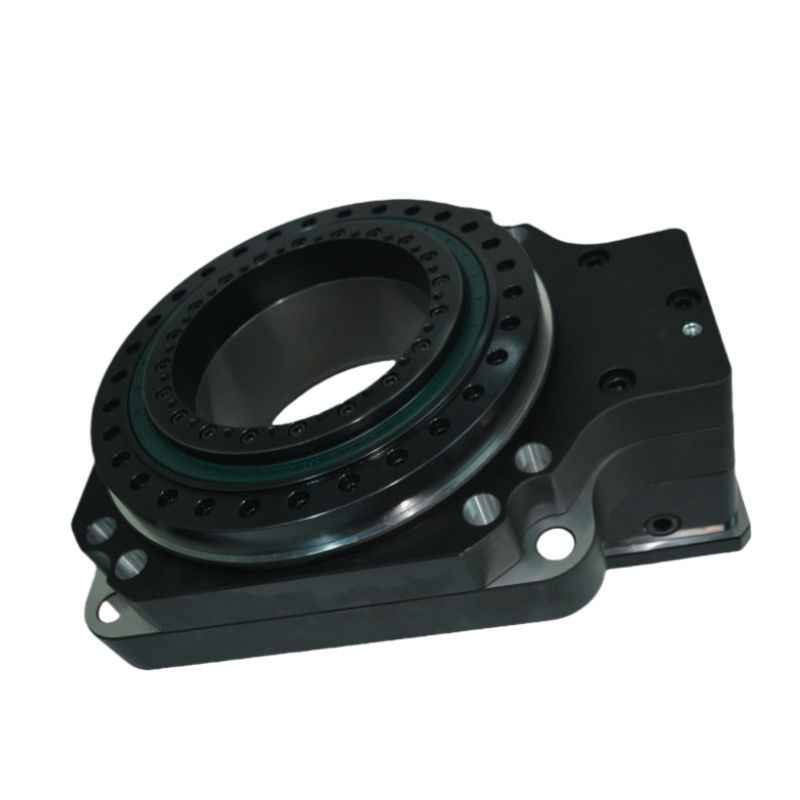

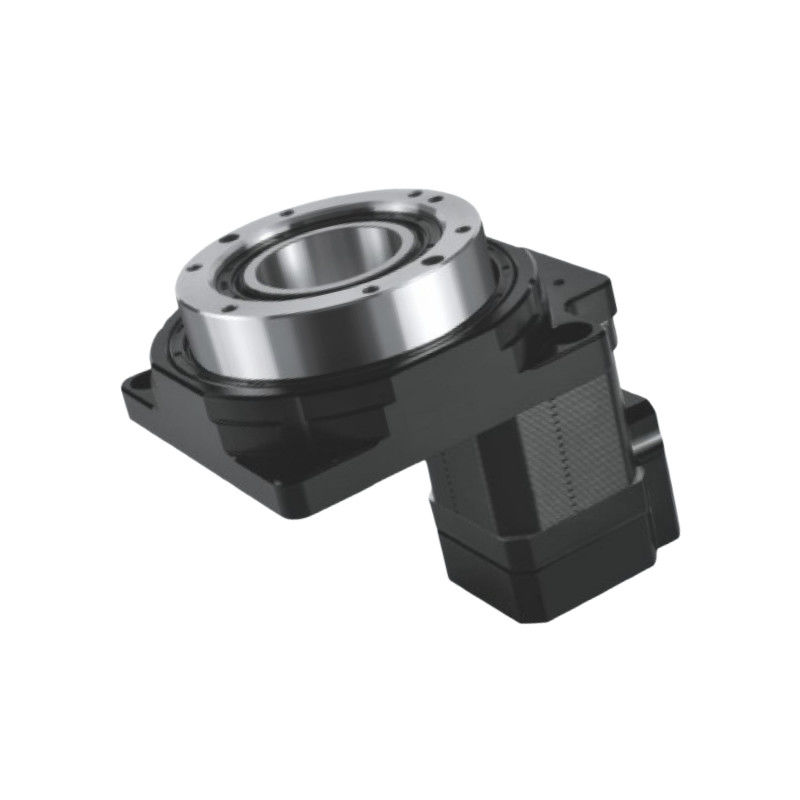

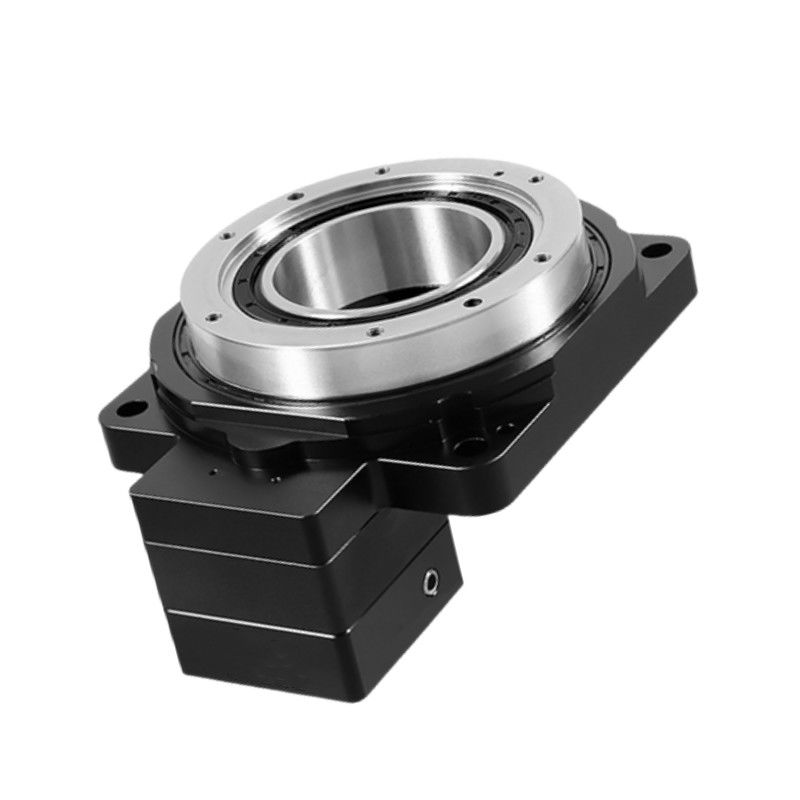

Name: Hoge precisie holle draaitafel verhouding 10 Rotary Gearbox Actuator Holle draaiplatform
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HRG-serie
Availability: InStock

Thuis > producten > Holle draaitafel >

Hoge precisie holle draaitafel verhouding 10 Rotary Gearbox Actuator Holle draaiplatform

Verhouding 10 Holle draaitafel

Hoogprecisie holle draaitafel

Actuator Holle draaitafel

Plaats van herkomst:

China

Merknaam:

Giant Precision

Certificering:

ISO9001

Modelnummer:

HRG-serie

Neem contact met ons op

Vraag een offerte

Hoge precisie holle draaitafel verhouding 10 Rotary Gearbox Actuator Holle draaiplatform

Productgegevens

Producten:

HRG 85 Holle draaitafel

Ondersteuning van het uitvoerplatform:

Gekruist Rollager

Schakelbeweging:

360° ((Rotatie in elke hoek)

overeenkomstige motor ((grootte):

Voor de toepassing van deze richtlijn geldt dat:

Verminderingsgraad:

5, 10

Nominaal uitgangsmoment:

18Nm

Maximaal versnellingsmoment:

32NM

Noodstopkoppel:

54NM

Werktemperatuur:

-10°C~90°C

Productieniveau:

IP65

Niveau van Lawaai:

≤ 65 dB

Betaling en verzendvoorwaarden

Min. bestelaantal

te onderhandelen

Prijs

To Be Negotiated

Verpakking Details

Doos

Levertijd

3-4 weken

Betalingscondities

T/T

Levering vermogen

20000 stuks per maand

Verwante producten

Holle roterende actuator roterende platform tafel voor hoge precisie planetaire versnellingsbak

Vind de beste prijs

Hoogprecisie hol draaiend platform met planetaire versnellingsbak voor zware belasting

Vind de beste prijs

Planetaire reductie roterende tafel voor zware lading holle roterende fase

Vind de beste prijs

Hoogprecisie hol draaiend platform voor zware lading

Vind de beste prijs

Neem contact met ons op

Contact opnemen

Productbeschrijving

HRG 85-serieHolle draaitafel

Het holle draaiplatform is een revolutionair product dat is ontworpen voor verschillende toepassingen op het gebied van rotatiebewegingen.stijfheidDit product is een doorbraak in de rotatiebewegingsmechanismen, waarbij een evenwicht tussen deze elementen wordt bereikt met een herhalingspositioniersnauwkeurigheid van ≤ 5 boogseconden.Het biedt gemakkelijk plaats aan motoren en een stabiel laadvermogen, compatibel met wisselstroomservomotoren of stappenmotoren voor willekeurige hoeksegmentatie.Dit voldoet niet alleen aan de numerieke besturingsmogelijkheden die traditionele splitsers niet kunnen bereiken, maar biedt ook een positioneel nauwkeurigheid vergelijkbaar met DD-motorenHet vermindert de kosten aanzienlijk en levert onverwachte voordelen.

Kenmerken

Hoge herhalingsnauwkeurigheid

Het holle draaiplatform maakt gebruik van een eenfasige spiraalvormige versnellingsreductiemethode om het uitgangsmoment te verhogen.in combinatie met een flexibel mechanisme voor het aanpassen van de afstand die de terugslag regelt door de middelste afstand tussen de twee tandwielen te veranderenDit ontwerp resulteert in een minimale terugslag, waardoor herhaalde positioneringsnauwkeurigheid van minder dan 5 boogseconden wordt bereikt.

Hoge stijfheid

Het draaiplatform wordt ondersteund door een set van precisie kruisrollagers.en de diameter ervan iets groter is dan de afmetingen van de weg tussen de binnenste en buitenste ringen van de lagersDeze configuratie zorgt ervoor dat er een voorbelasting ontstaat tussen de binnenste en buitenste ringen en de rollen.en omverwerping momenten, met een stijfheid van meer dan tien keer die van traditionele lagers.

Hoge rotatieprecisie

Na montage wordt het servo-roterende platform opnieuw gemalen op de buitendiameter en het eindvlak van de roterende schijf.met behulp van de gekruiste rollagers als rotatiecentrum (standaardklasse is precisie gedraaid)Dit zorgt voor de coaxieelheid en parallelisme toleranties van de roterende schijf.

Flexible motorconfiguratie

Het holle roterende platform maakt flexibele interfacegrootteveranderingen mogelijk door middel van aangepaste flenzen en inlaatasgaten, waardoor het geschikt is voor het aansluiten van elk merk servomotoren of stapmotoren.

Model

Specificatie

Holle diameter

Verhouding

(mm)

HRG85-05K
HRG85-10K

Prestatieparameter

HRG85-05K
Ondersteuning van het uitvoerplatform	Gekruiste rollenlagers	Toegestane uitgangssnelheid	200 t/min	Rotatie-inertie	1203x10-6 kg.m2
Schakelbeweging	360° ((Rotatie in elke hoek)	Herhaaldelijke positiebepaling	±15 boogseconde	Positioneringsnauwkeurigheid	≤ 30 boogseconden
overeenkomstige motor ((grootte)	Voor de toepassing van deze richtlijn geldt dat:	Toegestane asbelasting	500 N	Glijmiddel	Synthetisch vet
Verminderingsgraad	5	Toegestane radiale belasting	250 N	werktemperatuur	-10°C~90°C
Nominaal uitgangsmoment	18NM	Parallelisme van het outputplatform	0.02 mm	Leven in dienst	20000 uur
Maximaal versnellingsmoment	32NM	Uitstroom van het oppervlak van het uitgangsplatform	0.01 mm	Productieniveau	IP65
Noodstopkoppel	54NM	Uitstroom van de uitgangsplatform	0.01 mm	Geluidsniveau	≤ 65 dB
HRG85-10K
Ondersteuning van het uitvoerplatform	Gekruiste rollenlagers	Toegestane uitgangssnelheid	200 t/min	Rotatie-inertie	1203x10-6 kg.m2
Schakelbeweging	360° ((Rotatie in elke hoek)	Herhaaldelijke positiebepaling	±15 boogseconde	Positioneringsnauwkeurigheid	≤ 30 boogseconden
overeenkomstige motor ((grootte)	Voor de toepassing van deze richtlijn geldt dat:	Toegestane asbelasting	500 N	Glijmiddel	Synthetisch vet
Verminderingsgraad	10	Toegestane radiale belasting	250 N	werktemperatuur	-10°C~90°C
Nominaal uitgangsmoment	14NM	Parallelisme van het outputplatform	0.02 mm	Leven in dienst	20000 uur
Maximaal versnellingsmoment	25.2NM	Uitstroom van het oppervlak van het uitgangsplatform	0.01 mm	Productieniveau	IP65
Noodstopkoppel	42NM	Uitstroom van de uitgangsplatform	0.01 mm	Geluidsniveau	≤ 65 dB

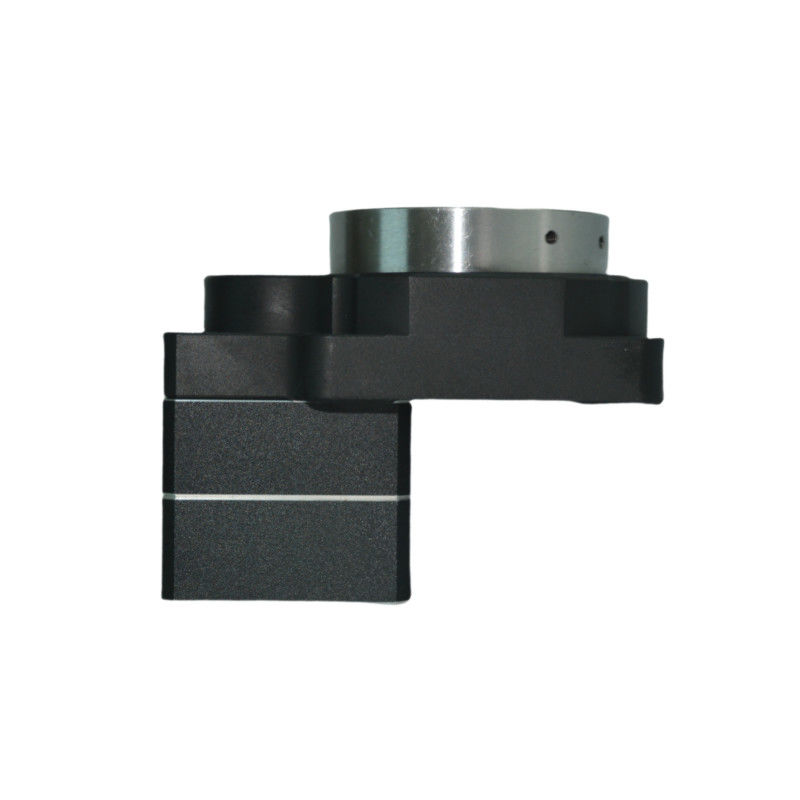

Gedetailleerde afbeeldingen

Tekeningen

Hoge precisie holle draaitafel verhouding 10 Rotary Gearbox Actuator Holle draaiplatform 5

Installatie-instructies voor holle draaitafel
