HRG 170-serieHolle draaitafel
Het holle draaiplatform is een mechanisch apparaat dat is ontworpen om een precieze rotatiebeweging te bieden en tegelijkertijd de doorgang van kabels, leidingen of andere componenten door het midden ervan mogelijk te maken.Dit unieke ontwerp biedt verschillende voordelen, met inbegrip van verbeterde veelzijdigheid en gemak in verschillende toepassingen.
Belangrijkste kenmerken
Een hol ontwerp:
De centrale opening maakt het mogelijk om kabels, slangen of andere elementen te routeren, waardoor de rommel wordt verminderd en de installatie in beperkte ruimtes vereenvoudigt.
Precieze beweging:
Het platform is ontworpen voor een hoge nauwkeurigheid en kan herhaaldelijk plaatsen van minder dan 5 boogseconden, waardoor het geschikt is voor toepassingen die exacte bewegingen vereisen.
Robuuste bouw:
Het platform wordt vaak ondersteund door hoogwaardige kruisrollagers en kan aanzienlijke belastingen en krachten verwerken, waardoor het uitzonderlijk stijf en stabiel is.
Flexible verenigbaarheid:
Ontworpen om verschillende motortypen, met inbegrip van servomotoren en stappenmotoren, te vervoeren door middel van aanpasbare flenzen en invoerassen.
Toepassingen:
Gewoonlijk gebruikt in robotica, automatisering, CNC-bewerking, medische apparatuur en vele andere gebieden die betrouwbare en precieze rotatiebewegingen vereisen.
 |
Model |
Specificatie |
Holle diameter |
Verhouding |
| (mm) |
(mm) |
|
HRG170-10K
HRG170-18K
|
170 |
72 |
10
18
|
Prestatieparameter
| HRG170-10/18K |
| Ondersteuning van het uitvoerplatform |
Gekruiste rollenlagers |
Toegestane uitgangssnelheid |
200 t/min |
Rotatie-inertie |
27619x10-6 kg.m2 |
| Schakelbeweging |
360° ((Rotatie in elke hoek) |
Herhaaldelijke positiebepaling |
±15 boogseconde |
Positioneringsnauwkeurigheid |
≤ 30 boogseconden |
| overeenkomstige motor ((grootte) |
Voor de toepassing van deze richtlijn geldt dat: |
Toegestane asbelasting |
3000N |
Glijmiddel |
Synthetisch vet |
| Verminderingsgraad |
10 |
18 |
Toegestane radiale belasting |
2000N |
werktemperatuur |
¥-10°C~90°C |
| Nominaal uitgangsmoment |
55NM |
45 NM |
Parallelisme van het outputplatform |
0.02 mm |
Leven in dienst |
20000 uur |
| Maximaal versnellingsmoment |
99NM |
81NM |
Uitstroom van het oppervlak van het uitgangsplatform |
0.01 mm |
Productieniveau |
IP65 |
| Noodstopkoppel |
165NM |
135NM |
Uitstroom van de uitgangsplatform |
0.01 mm |
Geluidsniveau |
≤ 65 dB |

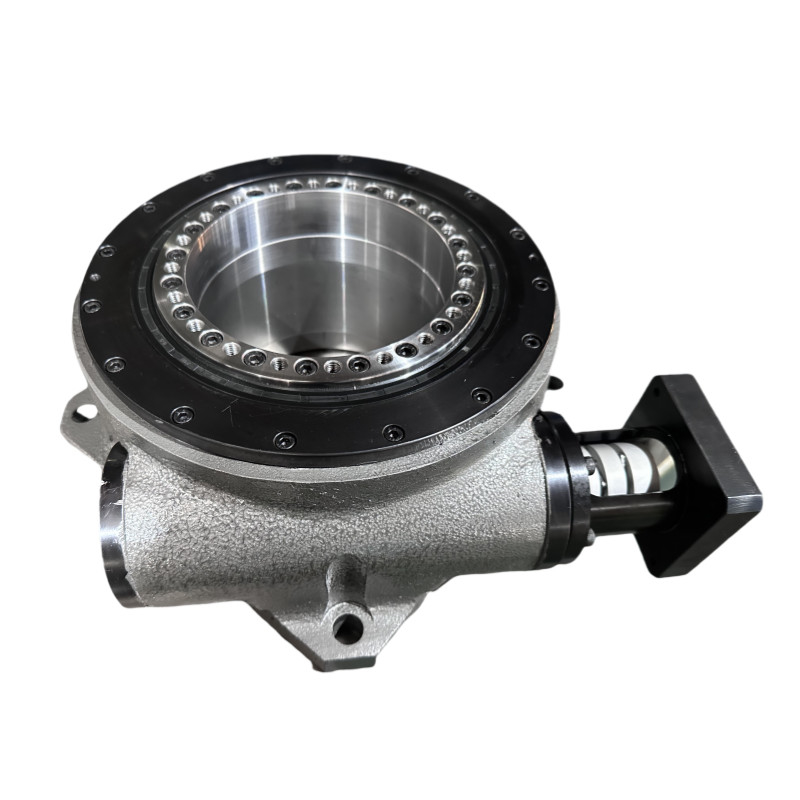

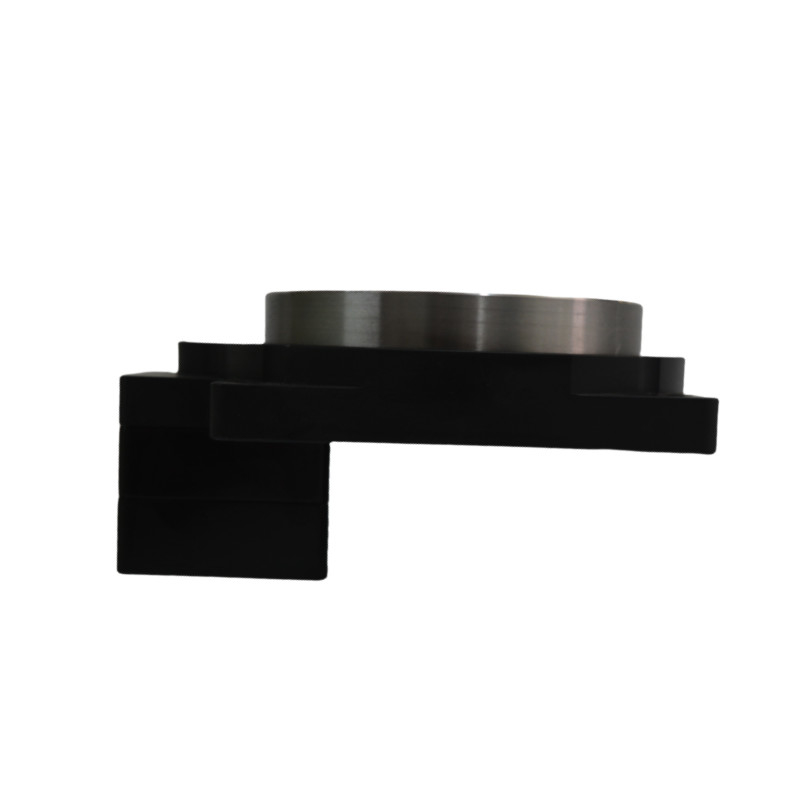

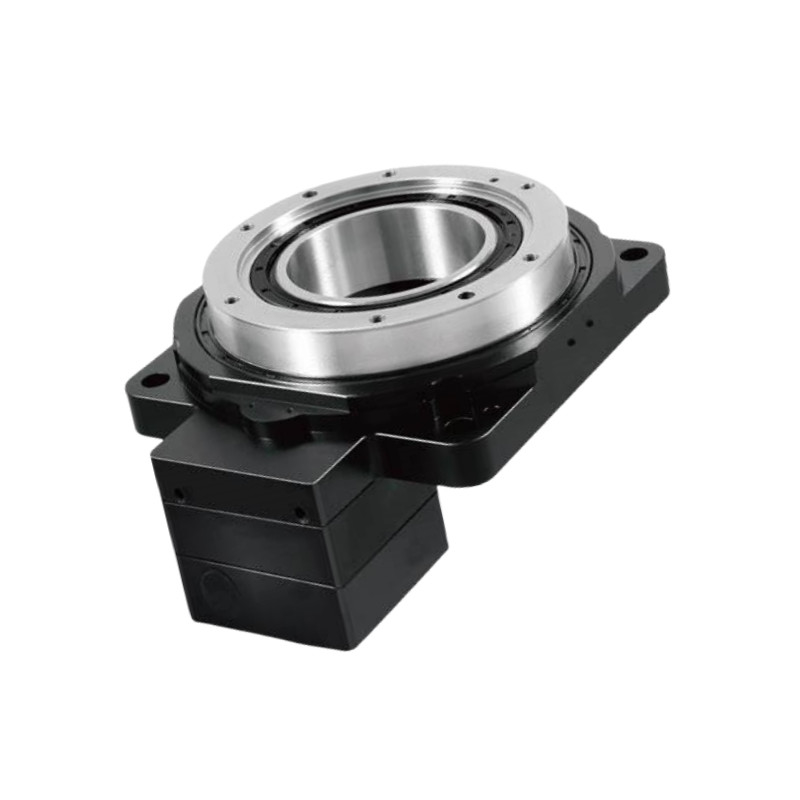

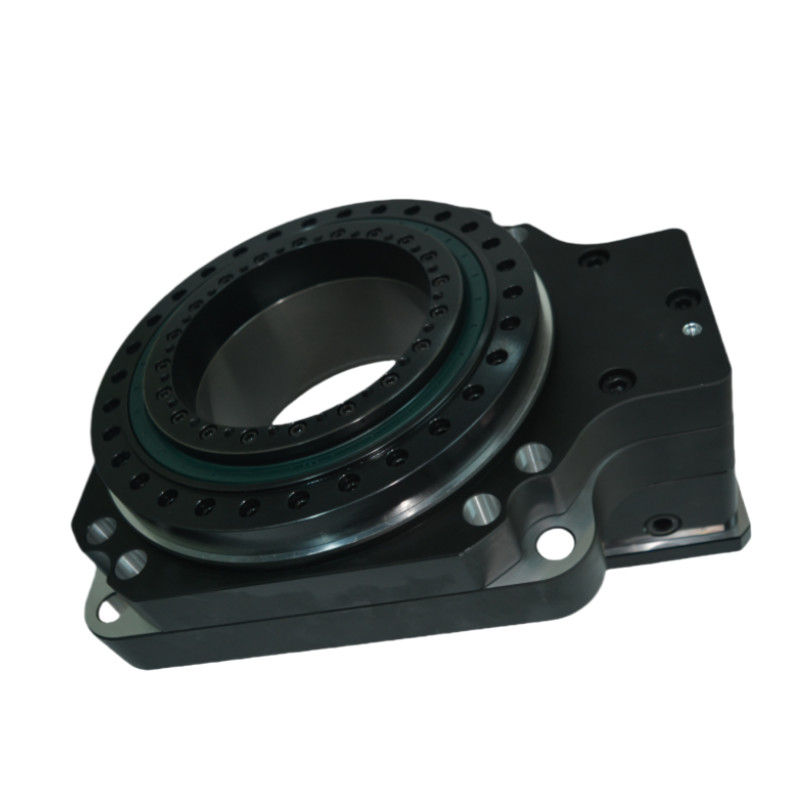

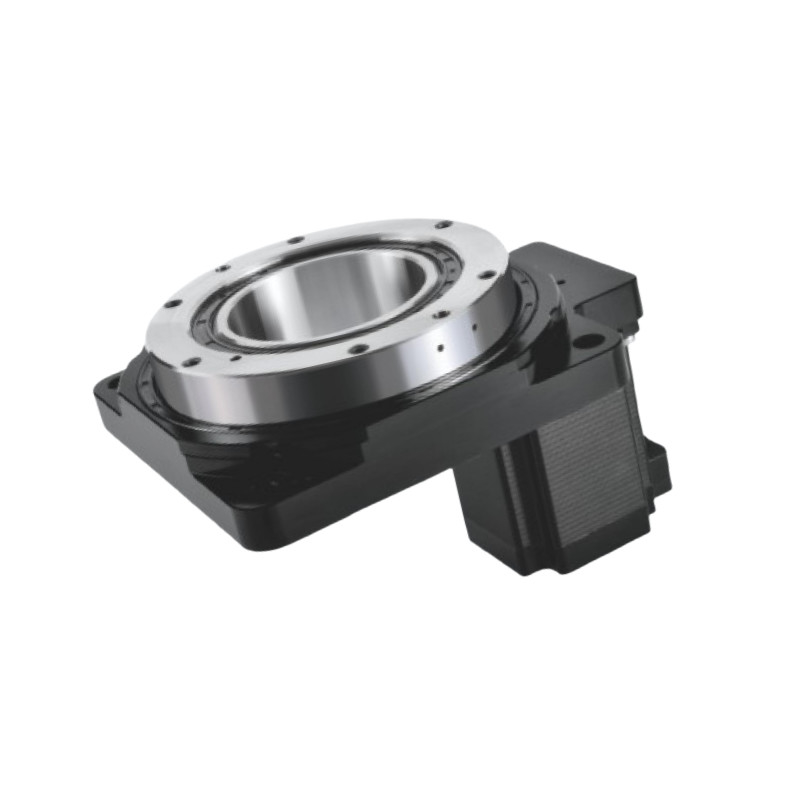

Gedetailleerde afbeeldingen
Tekeningen
Installatie-instructies voor holle draaitafel
Toepassingen van een hol draaiend platform
Robotica:
Gebruikt in robotarm en manipulator voor nauwkeurige positionering en beweging bij assemblagewerkzaamheden en materiaalbehandeling.
Automatiseringssystemen:
Geïntegreerd in geautomatiseerde productielijnen voor taken zoals sorteren, verpakken en palletiseren, waarbij een nauwkeurige rotatiebeweging essentieel is.
CNC-bewerking:
Gebruikt in CNC-machines voor nauwkeurige rotatie van werkstukken tijdens het frezen, boren en draaien.
Medische apparatuur:
Gebruikt in medische apparaten zoals beeldvormingssystemen, chirurgische robots en laboratoriumautomatisering voor nauwkeurige positionering en beweging.
Luchtvaart en defensie:
Gebruikt in vliegsimulators, radarsystemen en UAV's voor nauwkeurige oriëntatie en stabilisatie.
Telecommunicatie:
Gebruikt in antennesystemen om een nauwkeurige uitlijning te garanderen voor een optimale signaaloverdracht.
Test en meting:
Geïntegreerd in testapparatuur voor roterende monsters of componenten om de prestaties onder verschillende omstandigheden te evalueren.
Vermaak en media:
Gebruikt in camerastations en verlichtingssystemen voor soepele en gecontroleerde beweging bij filmproductie en live-evenementen.
Industriële apparatuur:
In transporteurs en sorteringssystemen waar voor een efficiënte materiaalbehandeling een rotatiebeweging nodig is, toegepast.
Onderzoek en ontwikkeling:
Gebruikt in laboratoria en onderzoeksfaciliteiten voor experimentele installaties die nauwkeurige hoek aanpassingen vereisen.
