HRG 280-serieHolle draaitafel
Een hol ronddraaiend platform is een mechanisch apparaat dat is ontworpen om precieze rotatiebewegingen te vergemakkelijken en tegelijkertijd een centrale opening heeft die de doorgang van kabels, leidingen of andere componenten mogelijk maakt.Dit innovatieve ontwerp maakt een efficiënte integratie in verschillende systemen mogelijkHet platform wordt doorgaans ondersteund door lagers van hoge kwaliteit.die een hoge laadcapaciteit mogelijk maaktDe versatiliteit maakt het geschikt voor een breed scala aan industrieën die betrouwbare en gecontroleerde rotatiebewegingen vereisen.
Belangrijkste kenmerken
Hoge nauwkeurigheid:
Bereikt een herhaalde positioneringsnauwkeurigheid van minder dan 5 boogseconden, waardoor betrouwbare prestaties worden gewaarborgd in veeleisende toepassingen.
Hoge stijfheid:
Het platform wordt ondersteund door precisie kruisrollagers en kan aanzienlijke radiale, axiale en omkerende krachten weerstaan, wat meer dan tien keer de stijfheid van traditionele lagers oplevert.
Flexible motorcompatibiliteit:
Makkelijk te configureren voor verschillende merken en soorten motoren, waaronder servomotoren en stappenmotoren, via aanpasbare flenzen en invoerassen.
Efficiënt koppelvermogen:
Gebruikt een enkelstaps spiraalvormig versnellingsmechanisme om het uitgangsmoment te verhogen, met versnellingen die voor precisie onder niveau 5 zijn ingedeeld.
Robuuste bouw:
Gebouwd om een verscheidenheid aan operationele stress te weerstaan en tegelijkertijd een hoge prestatie te behouden, waardoor het geschikt is voor industriële en automatiseringstoepassingen.
 |
Model |
Specificatie |
Holle diameter |
Verhouding |
| (mm) |
(mm) |
|
HRG280-10K
|
280 |
150 |
10
|
Prestatieparameter
| HRG280-10K |
| Ondersteuning van het uitvoerplatform |
Gekruiste rollenlagers |
Toegestane uitgangssnelheid |
200 t/min |
Rotatie-inertie |
361220x10-7 kg.m2 |
| Schakelbeweging |
360° ((Rotatie in elke hoek) |
Herhaaldelijke positiebepaling |
±15 boogseconde |
Positioneringsnauwkeurigheid |
≤ 30 boogseconden |
| overeenkomstige motor ((grootte) |
Voor een voertuig met een vermogen van niet meer dan 10 kW |
Toegestane asbelasting |
3000N |
Glijmiddel |
Synthetisch vet |
| Verminderingsgraad |
10 |
Toegestane radiale belasting |
2000N |
werktemperatuur |
¥-10°C~90°C |
| Nominaal uitgangsmoment |
120NM |
Parallelisme van het outputplatform |
0.02 mm |
Leven in dienst |
20000 uur |
| Maximaal versnellingsmoment |
240NM |
Uitstroom van het oppervlak van het uitgangsplatform |
0.01 mm |
Productieniveau |
IP65 |
| Noodstopkoppel |
360NM |
Uitstroom van de uitgangsplatform |
0.01 mm |
Geluidsniveau |
≤ 65 dB |

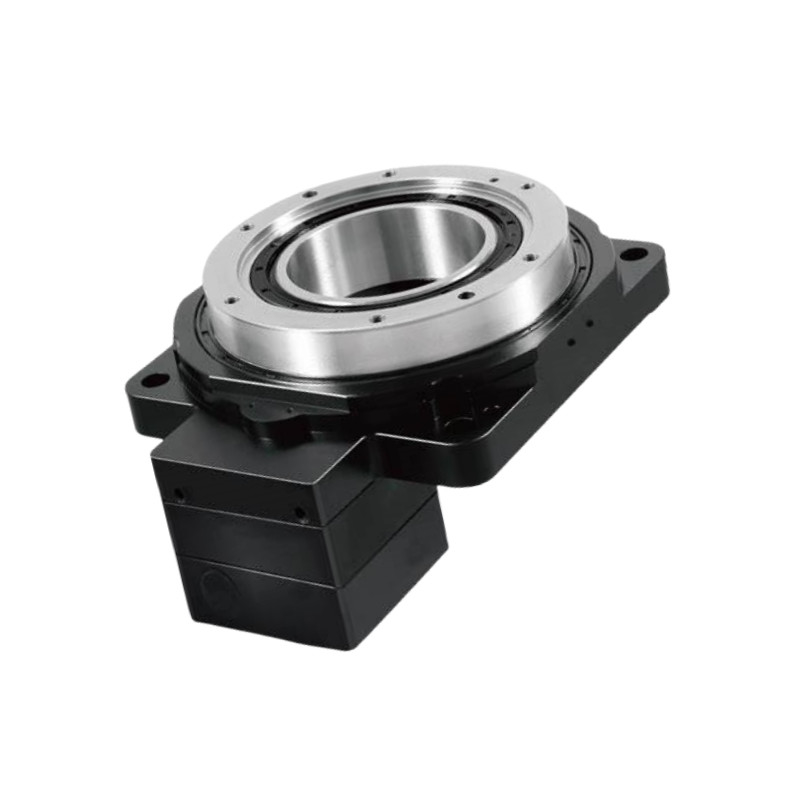

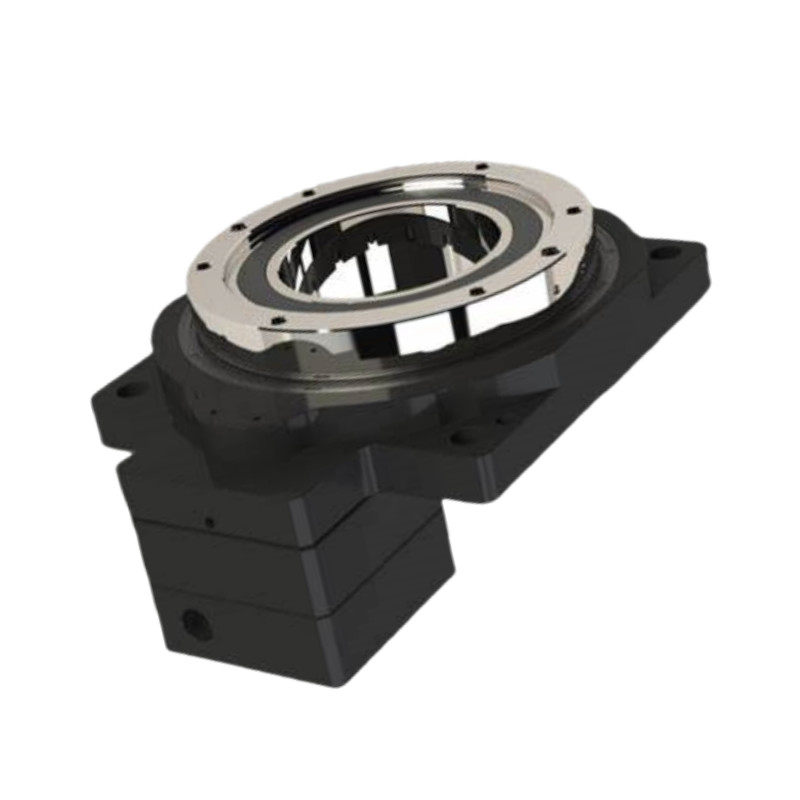

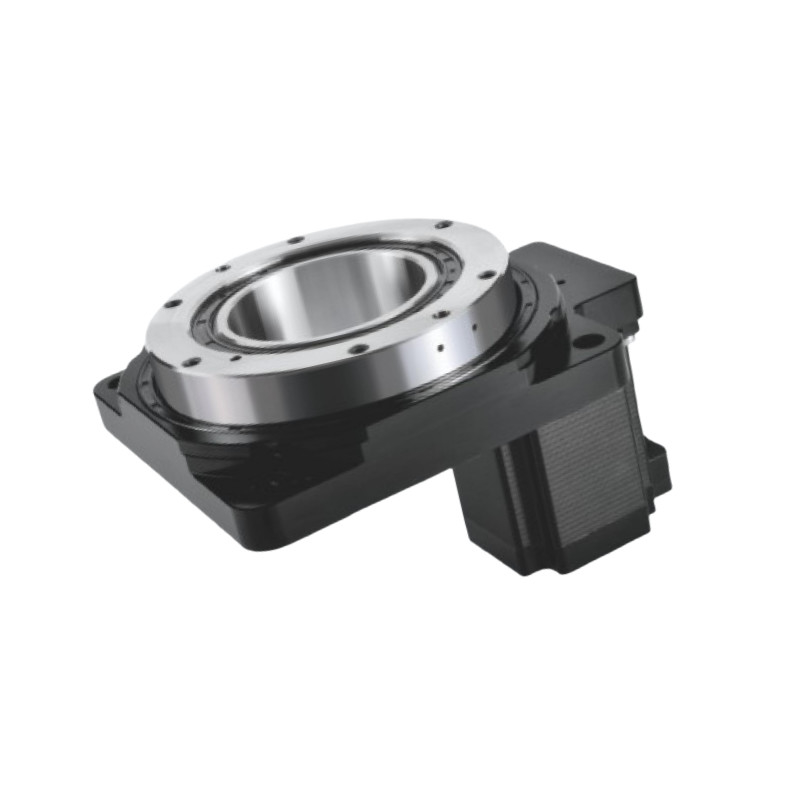

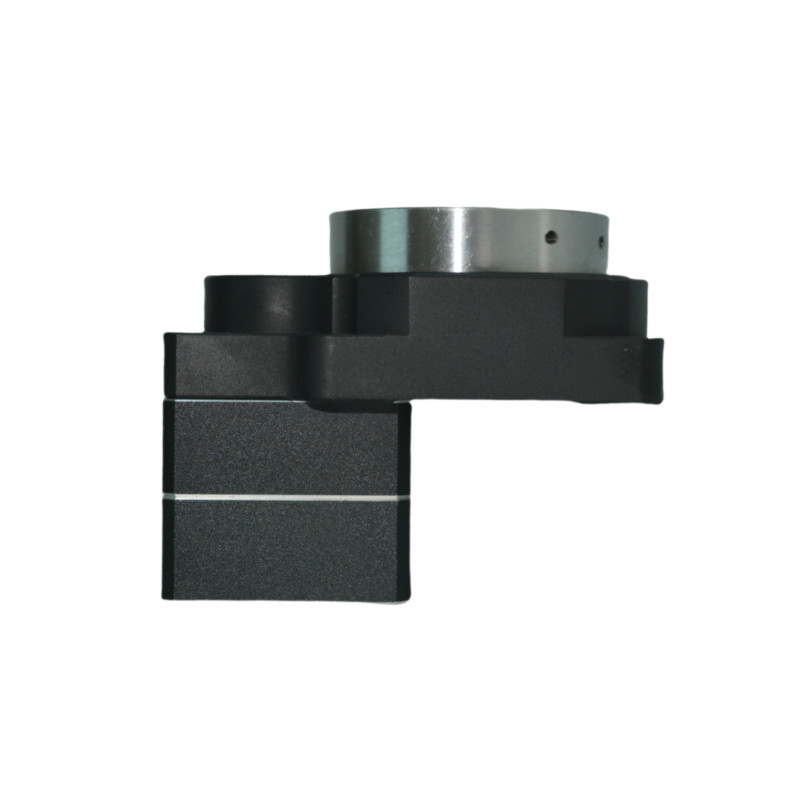

Gedetailleerde afbeeldingen
Tekeningen
Installatie-instructies voor holle draaitafel
Toepassingen van een hol draaiend platform
Robotica:
Gebruikt in robotarm en manipulator voor nauwkeurige positionering en beweging bij assemblagewerkzaamheden en materiaalbehandeling.
Automatiseringssystemen:
Geïntegreerd in geautomatiseerde productielijnen voor taken zoals sorteren, verpakken en palletiseren, waarbij een nauwkeurige rotatiebeweging essentieel is.
CNC-bewerking:
Gebruikt in CNC-machines voor nauwkeurige rotatie van werkstukken tijdens het frezen, boren en draaien.
Medische apparatuur:
Gebruikt in medische apparaten zoals beeldvormingssystemen, chirurgische robots en laboratoriumautomatisering voor nauwkeurige positionering en beweging.
Luchtvaart en defensie:
Gebruikt in vliegsimulators, radarsystemen en UAV's voor nauwkeurige oriëntatie en stabilisatie.
Telecommunicatie:
Gebruikt in antennesystemen om een nauwkeurige uitlijning te garanderen voor een optimale signaaloverdracht.
Test en meting:
Geïntegreerd in testapparatuur voor roterende monsters of componenten om de prestaties onder verschillende omstandigheden te evalueren.
Vermaak en media:
Gebruikt in camerastations en verlichtingssystemen voor soepele en gecontroleerde beweging bij filmproductie en live-evenementen.
Industriële apparatuur:
In transporteurs en sorteringssystemen waar voor een efficiënte materiaalbehandeling een rotatiebeweging nodig is, toegepast.
Onderzoek en ontwikkeling:
Gebruikt in laboratoria en onderzoeksfaciliteiten voor experimentele installaties die nauwkeurige hoek aanpassingen vereisen.
