Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
Hohle planetaire geïntegreerde machine van de HRG-serie
Een hol draaiend platform met planetaire versnellingsbak is een mechanisch systeem dat een hol draaiende structuur combineert met een planetaire versnellingsbak voor nauwkeurige beweging.Het holle ontwerp maakt het gemakkelijk om kabels of vloeistoffen te verplaatsenDeze platforms worden vaak gebruikt in robotica, CNC-machines,en geautomatiseerde systemen.
Belangrijkste onderdelen
Basis: Het stevige platform dat de gehele montage ondersteunt.
Draaiend platform: Het onderdeel dat het werkstuk vasthoudt en rond een verticale of horizontale as kan draaien.
Aandrijving: Hieronder vallen motoren (servo- of stappenmotor), tandwielen en riemen die de rotatie en positionering verzorgen.
Indekseringssysteem: Hierdoor kan de tafel nauwkeurig gepositioneerd worden, vaak met behulp van pinnen of afsluiters om de tafel in bepaalde hoeken op zijn plaats vast te leggen.
Controlesysteem: Elektronica die de beweging beheert, met inbegrip van controllers, sensoren en gebruikersinterfaces voor programmering.
Lagers: Toestaan van een soepele rotatie van de tafel met minimale wrijving.
Bevestigingsfuncties: Slots of openingen voor het bevestigen van armaturen of gereedschappen, die zorgen voor een stevig vasthouden van het werkstuk.
Stroomvoorziening: Voorziet in het nodige vermogen voor de aandrijving en de bedieningselementen.
360 graden draaien: Biedt de mogelijkheid om een werkstuk te draaien voor meerzijdig bewerken.
Precisiecontrole: Vaak uitgerust met digitale aflezen of encoders voor nauwkeurige positionering.
Verscheidenheid: Geschikt voor een breed scala aan toepassingen, van eenvoudige tot complexe geometrieën.
Klemmechanisme: Bevestigt de werkstukken stevig tijdens het werk om de stabiliteit te waarborgen.
 |
Model | Model | Model | Verhouding |
| Holle draaitafel | Planetaire reducer | |||
|
HRG280A |
HRG280 | HA115 |
3, 5, 7, 10 |
Prestatieparameter
| HRG280A | ||||||||
| Ondersteuning van het uitvoerplatform | Gekruiste rollenlagers | Toegestane uitgangssnelheid | 250 t/min | Rotatie-inertie | 27619x10-6 kg.m2 | |||
| Schakelbeweging | 360° ((Rotatie in elke hoek) | Herhaaldelijke positiebepaling | ±15 boogseconde | Positioneringsnauwkeurigheid | ≤ 30 boogseconden | |||
| overeenkomstige motor ((grootte) | Servomotor van 750-1 kW Voor de toepassing van deze richtlijn geldt dat: |
Toegestane asbelasting | 7000N | Glijmiddel | Synthetisch vet | |||
| Verminderingsgraad | 30 | 50 | 70 | 100 | Toegestane radiale belasting | 3500 N | werktemperatuur | -10°C~90°C |
| Nominaal uitgangsmoment | 120NM | Parallelisme van het outputplatform | 0.02 mm | Leven in dienst | 20000 uur | |||
| Maximaal versnellingsmoment | 216NM | Uitstroom van het oppervlak van het uitgangsplatform | 0.01 mm | Productieniveau | IP65 | |||
| Noodstopkoppel | 600NM | Uitstroom van de uitgangsplatform | 0.01 mm | Geluidsniveau | ≤ 65 dB | |||

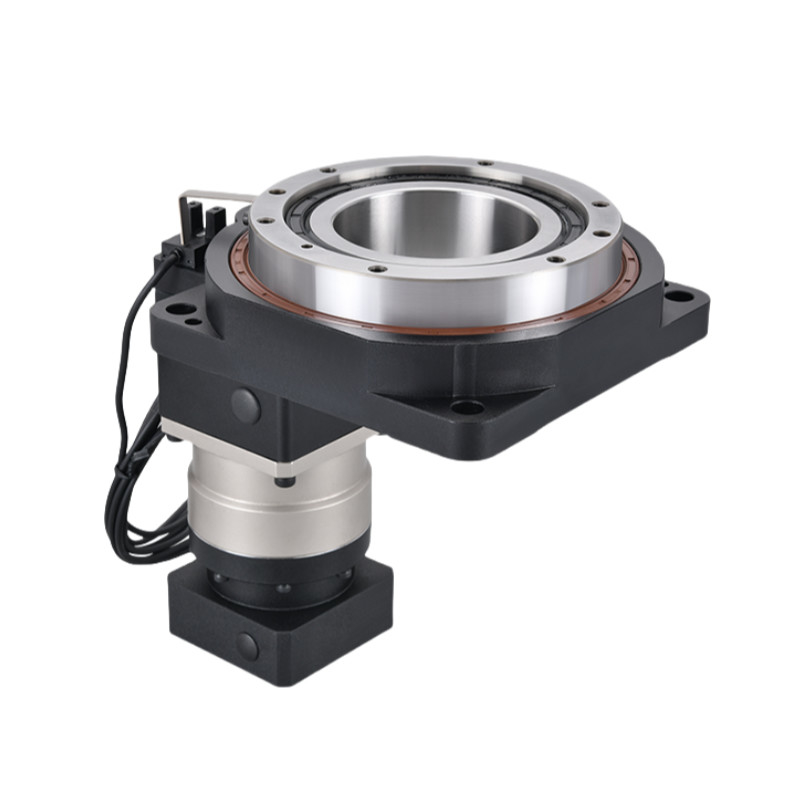

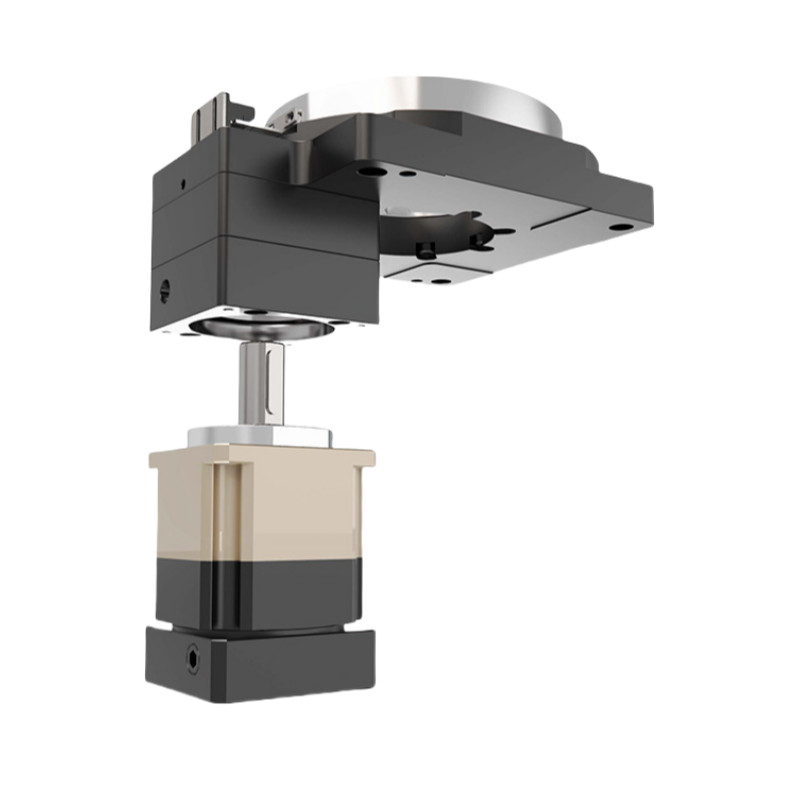

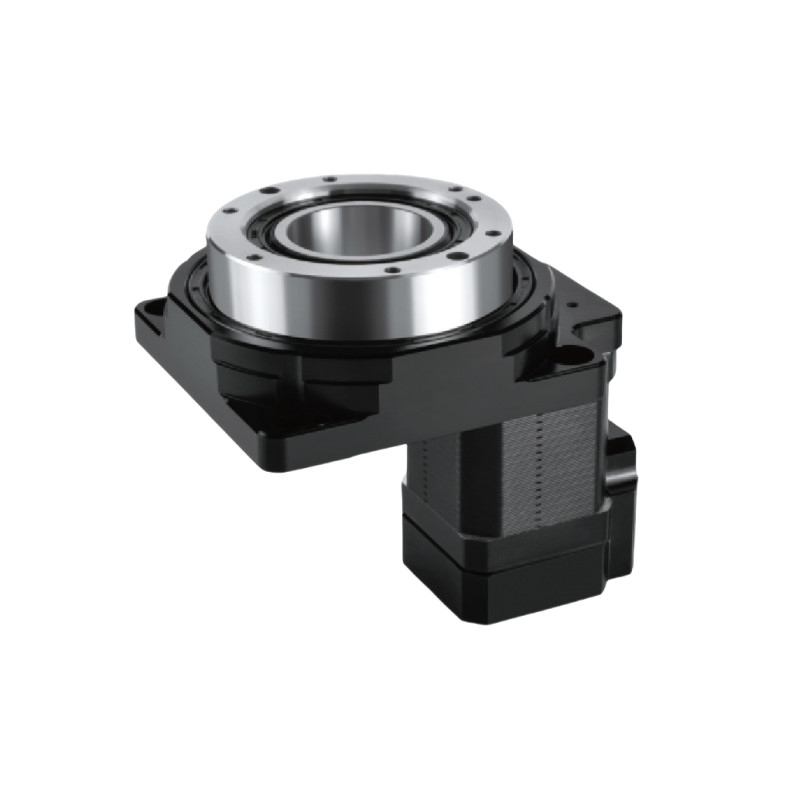

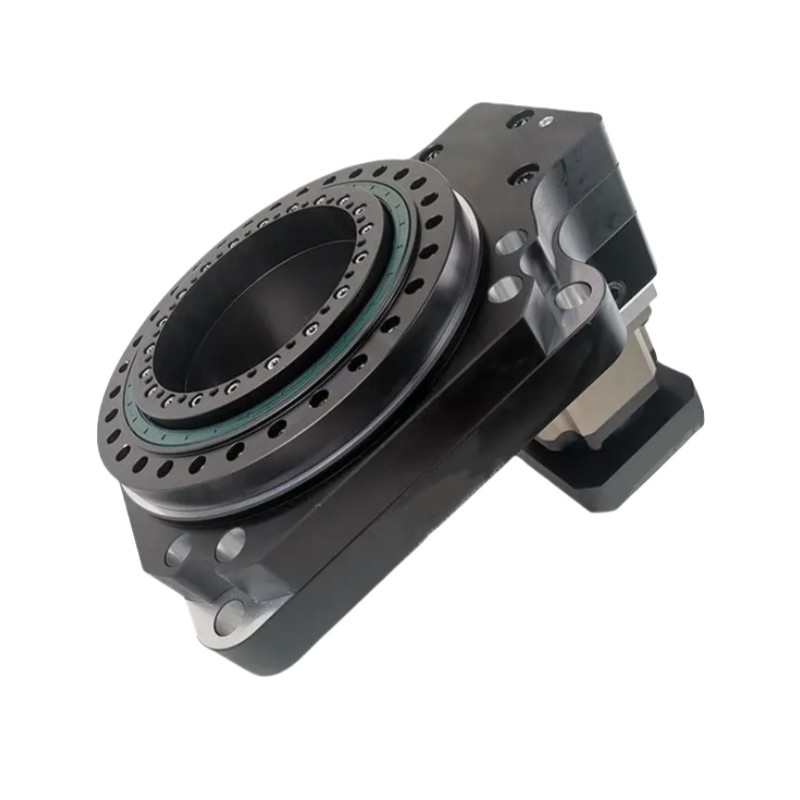

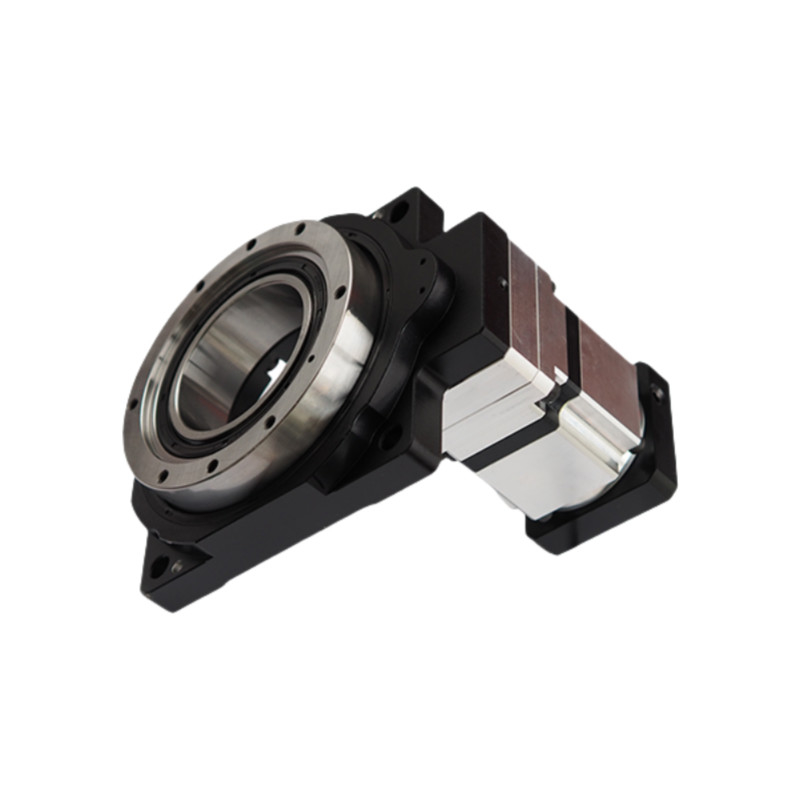

Gedetailleerde afbeeldingen
|
|
|
|
Tekeningen
Toepassingen van een hol draaiend platform
Bewerkingsonderdelen: Ideaal voor het maken van ingewikkelde vormen en ontwerpen.
Gereedschapsmaken: gebruikt bij de vervaardiging van gereedschappen en matrijzen.
Vergadering: Helpt bij de uitlijning en positionering van componenten tijdens het assemblageproces.
