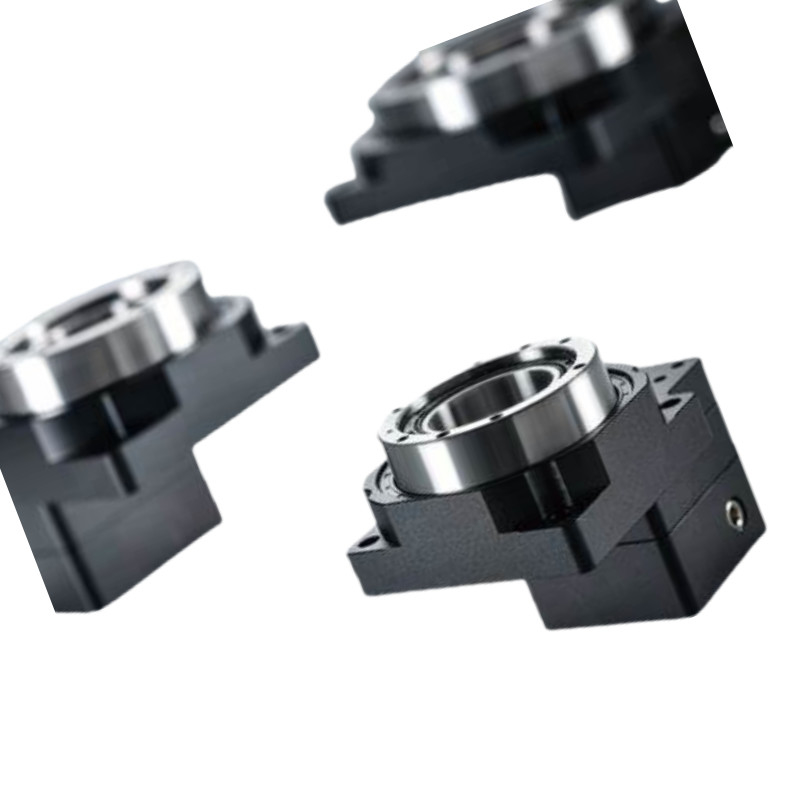

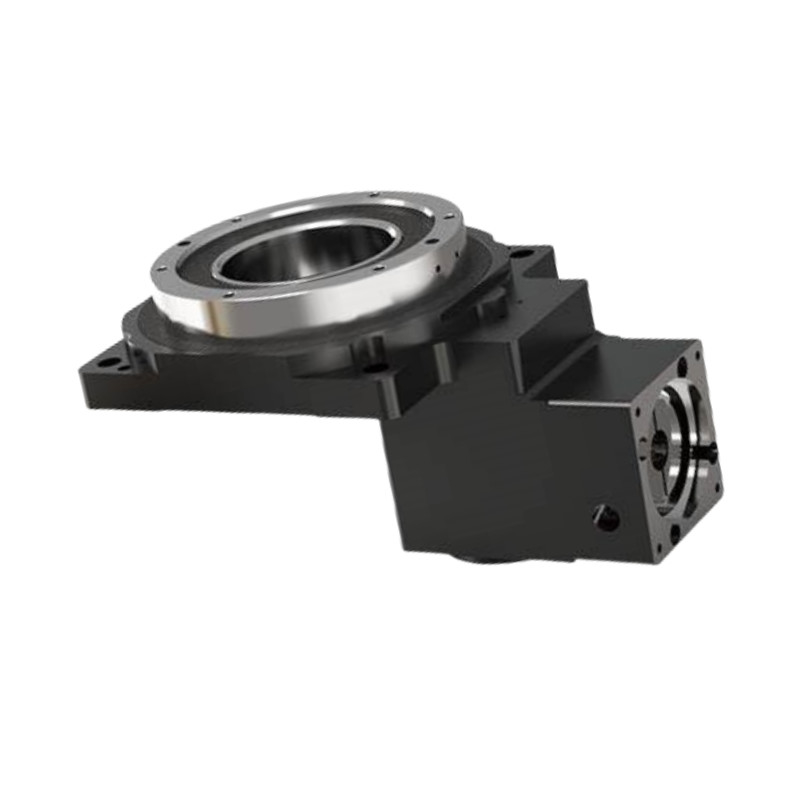

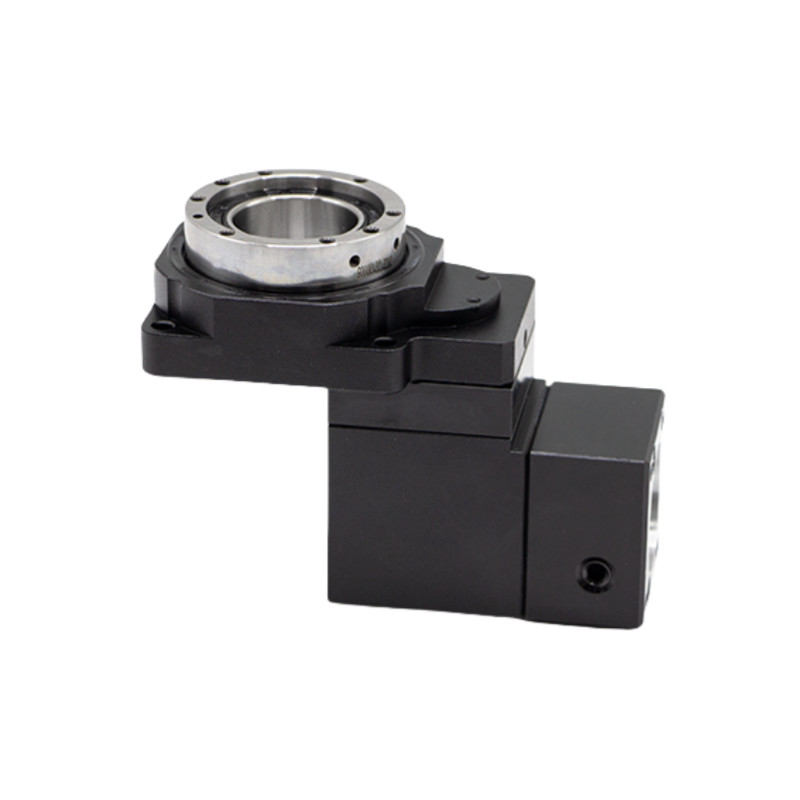

Holle draaitafel actuator rechthoekige roterende platformtafel voor CNC-bewerking

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

Door het gebruik van de bovenste spiraalvormige scheefversnelling is het zachte lichaam ontworpen en het geoptimaliseerde ontwerp van het contacttandoppervlak zorgt het voor een gelijkmatige belasting en een hoog koppel.Wanneer het gecombineerd met planetaire reducer, wordt de versnellingsverhouding groter en bereikt ze tot 1:50.

De tandwielen zijn gemaakt van hoogwaardig karburerend legeringsstaal en de hardheid van het tandoppervlak na karburering kan HRC60±2° bereiken.

Als het met de servomotor is verbonden, kan het segmenten in elke hoek maken, wat kan voldoen aan de cijfercontrole die de camindexer niet kan bereiken.

Belangrijkste onderdelen

Basisplaat: Het fundament dat de gehele montage ondersteunt en de montage op machines mogelijk maakt.

Rotatie-mechanisme: Hieronder vallen tandwielen of motoren waarmee de tafel 360 graden kan draaien.

Holle schacht: Het holle gedeelte in het midden waardoor gereedschappen, koelmiddel of bedrading kunnen doorgaan.

Tafeltop: Het oppervlak waarop de werkstukken worden geplaatst, vaak voorzien van T-slots voor het vastklampen.

Mechanisme voor hoekregeling: Hierdoor kan de tafel nauwkeurig worden gevormd om de gewenste bewerkingsposities te bereiken.

Lagersysteem: zorgt voor een soepele rotatie en stabiliteit tijdens het gebruik.

Controlesysteem: kan digitale aflezen of CNC-integratie bevatten voor nauwkeurige positionering en beweging.

Belangrijkste kenmerken

Hoge nauwkeurigheid:

Bereikt een herhaalde positioneringsnauwkeurigheid van minder dan 5 boogseconden, waardoor betrouwbare prestaties worden gewaarborgd in veeleisende toepassingen.

Hoge stijfheid:

Het platform wordt ondersteund door precisie kruisrollagers en kan aanzienlijke radiale, axiale en omkerende krachten weerstaan, wat meer dan tien keer de stijfheid van traditionele lagers oplevert.

Flexible motorcompatibiliteit:

Makkelijk te configureren voor verschillende merken en soorten motoren, waaronder servomotoren en stappenmotoren, via aanpasbare flenzen en invoerassen.

	Model	Model	Model	Verhouding van rechthoek
		Holle draaitafel	Rechte hoek
	HRG60Z	HRG60	HAS042	2, 3

Prestatieparameter
