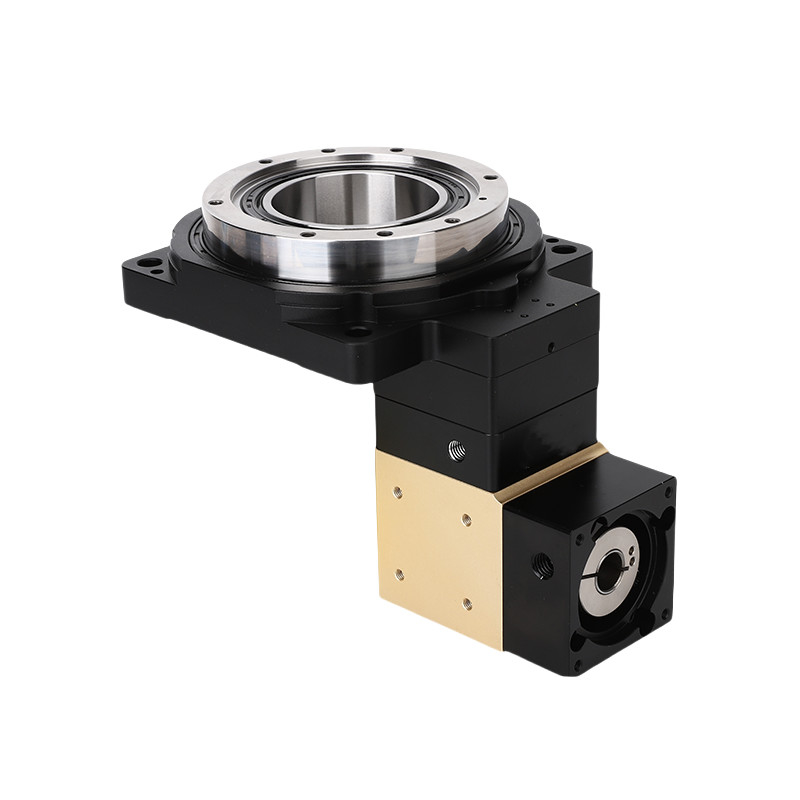

HRG 130Z-serieRechthoekige holle draaitafel
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Door het gebruik van de bovenste spiraalvormige scheefversnelling is het zachte lichaam ontworpen en het geoptimaliseerde ontwerp van het contacttandoppervlak zorgt het voor een gelijkmatige belasting en een hoog koppel.Wanneer het gecombineerd met planetaire reducer, wordt de versnellingsverhouding groter en bereikt ze tot 1:50.
Belangrijkste onderdelen
Basisplaat: Het fundament dat de gehele montage ondersteunt en de montage op machines mogelijk maakt.
Rotatie-mechanisme: Hieronder vallen tandwielen of motoren waarmee de tafel 360 graden kan draaien.
Holle schacht: Het holle gedeelte in het midden waardoor gereedschappen, koelmiddel of bedrading kunnen doorgaan.
Tafeltop: Het oppervlak waarop de werkstukken worden geplaatst, vaak voorzien van T-slots voor het vastklampen.
Mechanisme voor hoekregeling: Hierdoor kan de tafel nauwkeurig worden gevormd om de gewenste bewerkingsposities te bereiken.
Lagersysteem: zorgt voor een soepele rotatie en stabiliteit tijdens het gebruik.
Controlesysteem: kan digitale aflezen of CNC-integratie bevatten voor nauwkeurige positionering en beweging.
Belangrijkste kenmerken
Rechthoek ontwerpen: Toestemt verticale en horizontale bewerkingsinstallaties toe.
Hollow Center: Vergemakkelijkt het verplaatsen van gereedschappen of materialen door de tafel.
Precisiecontrole: Uitgerust met mechanismen voor nauwkeurige positionering en rotatie.
Duurzaamheid: Gebouwd van robuuste materialen om te kunnen weerstaan aan zware bewerkingsbelastingen.
Prestatieparameter
| HRG130Z |
| Ondersteuning van het uitvoerplatform |
Gekruiste rollenlagers |
Toegestane uitgangssnelheid |
200 t/min |
Rotatie-inertie |
2772x10-6 kg.m2 |
| Schakelbeweging |
360° ((Rotatie in elke hoek) |
Herhaaldelijke positiebepaling |
±15 boogseconde |
Positioneringsnauwkeurigheid |
≤ 30 boogseconden |
| overeenkomstige motor ((grootte) |
Servomotor van 200-400 W
Voor de toepassing van deze richtlijn geldt dat: |
Toegestane asbelasting |
3000N |
Glijmiddel |
Synthetisch vet |
| Verminderingsgraad |
20 |
30 |
Toegestane radiale belasting |
2000N |
werktemperatuur |
¥-10°C~90°C |
| Nominaal uitgangsmoment |
34NM |
Parallelisme van het outputplatform |
0.02 mm |
Leven in dienst |
20000 uur |
| Maximaal versnellingsmoment |
61.2NM |
Uitstroom van het oppervlak van het uitgangsplatform |
0.01 mm |
Productieniveau |
IP65 |
| Noodstopkoppel |
102NM |
Uitstroom van de uitgangsplatform |
0.01 mm |
Geluidsniveau |
≤ 65 dB |

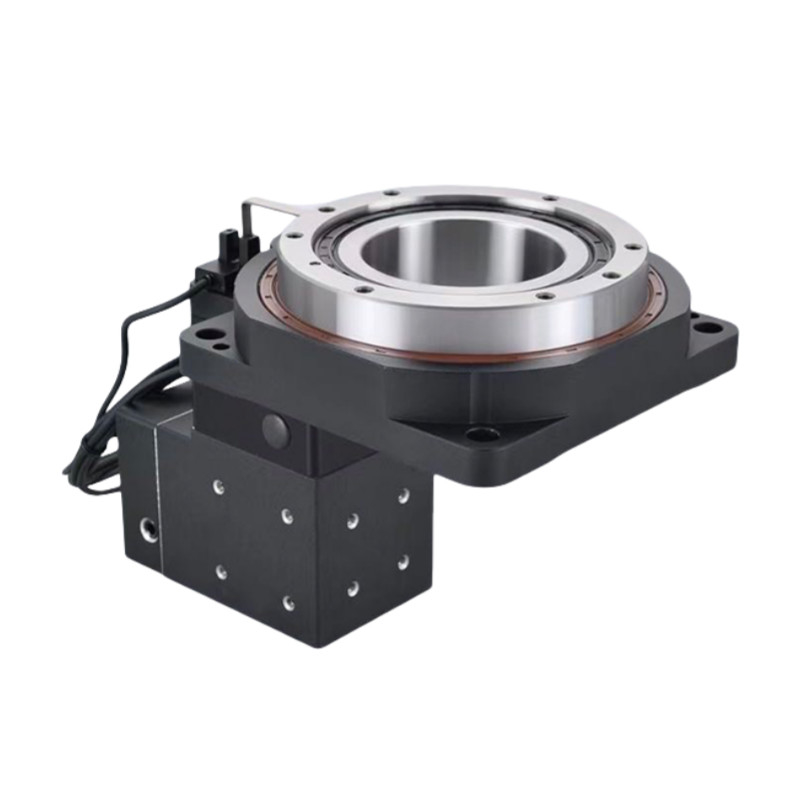

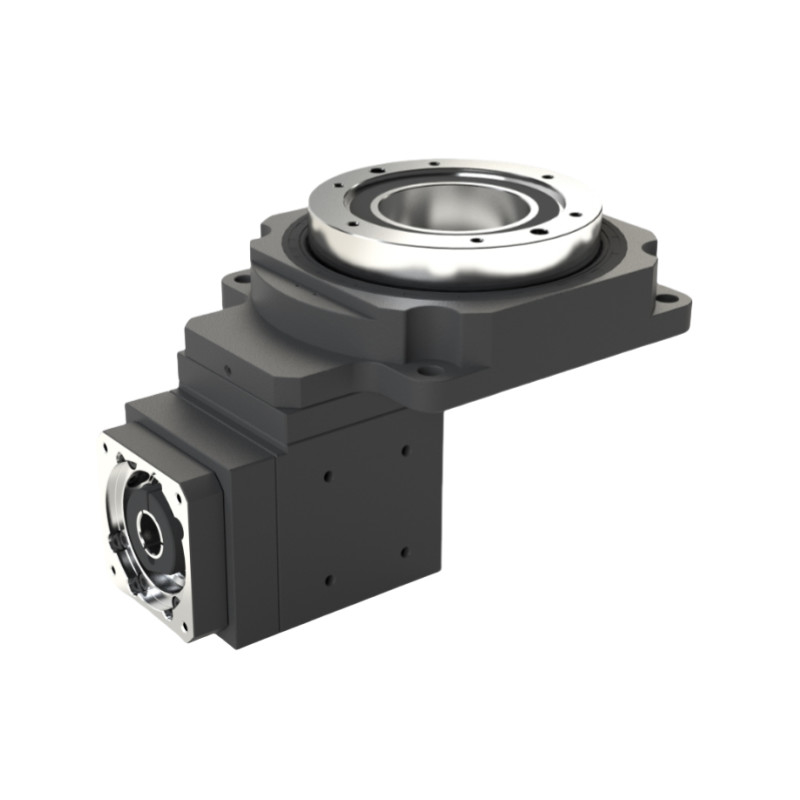

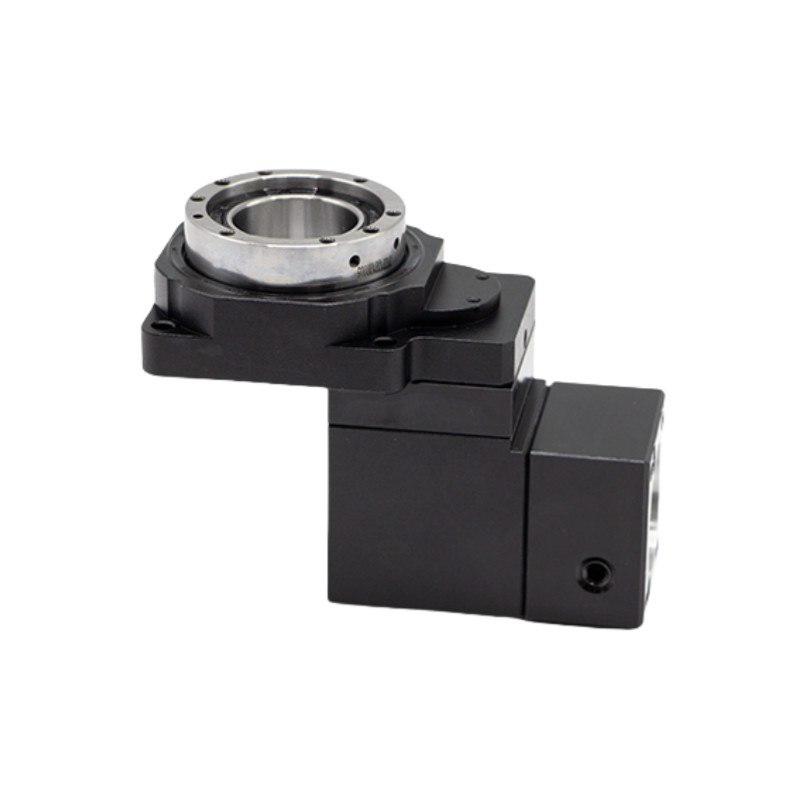

Gedetailleerde afbeeldingen
Tekeningen
Toepassingen van een hol draaiend platform
Verwerking met meerdere assen: maakt complexe bewerkingen mogelijk op onderdelen die meerdere hoeken en oriëntatie vereisen, ideaal voor lucht- en ruimtevaart- en automobielonderdelen.
Gereedschap en matrijzen maken: Vergemakkelijkt het maken van ingewikkelde malen en matrijzen door toegang te verlenen tot meerdere zijden van een werkstuk zonder herpositionering.
Bewerking van complexe geometrieën: Ondersteunt de productie van onderdelen met onconventionele vormen, zoals beugels en frames.
Verzamelwerkzaamheden: nuttig bij het uitlijnen en monteren van onderdelen in specifieke hoeken, waardoor de efficiëntie in productielijnen wordt verbeterd.
Precisieboren en frezen: Hiermee kan nauwkeurig booren of frezen worden onder bepaalde hoeken, waardoor een hoge precisie in de productie wordt gewaarborgd.
CNC-toepassingen: Integreert met CNC-machines om geautomatiseerde taken uit te voeren, waardoor de productiviteit en consistentie worden verbeterd.
Vervaardiging van medische hulpmiddelen: gebruikt bij de productie van onderdelen die hoge precisie en betrouwbaarheid vereisen.
