Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
Rechthoekige holle draaitafel
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Door het gebruik van de bovenste spiraalvormige scheefversnelling is het zachte lichaam ontworpen en het geoptimaliseerde ontwerp van het contacttandoppervlak zorgt het voor een gelijkmatige belasting en een hoog koppel.Wanneer het gecombineerd met planetaire reducer, wordt de versnellingsverhouding groter en bereikt ze tot 1:50.
Belangrijkste onderdelen
Basisplaat: Het fundament dat de gehele montage ondersteunt en de montage op machines mogelijk maakt.
Rotatie-mechanisme: Hieronder vallen tandwielen of motoren waarmee de tafel 360 graden kan draaien.
Holle schacht: Het holle gedeelte in het midden waardoor gereedschappen, koelmiddel of bedrading kunnen doorgaan.
Tafeltop: Het oppervlak waarop de werkstukken worden geplaatst, vaak voorzien van T-slots voor het vastklampen.
Mechanisme voor hoekregeling: Hierdoor kan de tafel nauwkeurig worden gevormd om de gewenste bewerkingsposities te bereiken.
Lagersysteem: zorgt voor een soepele rotatie en stabiliteit tijdens het gebruik.
Controlesysteem: kan digitale aflezen of CNC-integratie bevatten voor nauwkeurige positionering en beweging.
Precieze lagers: Zorgt voor een soepele rotatie en een hoge nauwkeurigheid.
Verstelbare snelheid: Toestemt verschillende rotatiesnelheden toe op basis van de bewerkingsbehoeften.
Controle-integratie: kan worden gekoppeld aan CNC-besturing voor geprogrammeerde bewegingen.
Prestatieparameter
| Prestatieparameter HRG170Z | |||||||
| Ondersteuning van het uitvoerplatform | Gekruiste rollenlagers | Toegestane uitgangssnelheid | 200 t/min | Rotatie-inertie | 27619x10-6 kg.m2 | ||
| Schakelbeweging | 360° ((Rotatie in elke hoek) | Herhaaldelijke positiebepaling | ±15 boogseconde | Positioneringsnauwkeurigheid | ≤ 30 boogseconden | ||
| overeenkomstige motor ((grootte) | Servomotor van 750-1 kW Voor een voertuig met een vermogen van meer dan 100 kW: |
Toegestane asbelasting | 3000N | Glijmiddel | Synthetisch vet | ||
| Verminderingsgraad | 20 | 30 | 50 | Toegestane radiale belasting | 2000N | werktemperatuur | ¥-10°C~90°C |
| Nominaal uitgangsmoment | 55NM | Parallelisme van het outputplatform | 0.02 mm | Leven in dienst | 20000 uur | ||
| Maximaal versnellingsmoment | 110NM | Uitstroom van het oppervlak van het uitgangsplatform | 0.01 mm | Productieniveau | IP65 | ||
| Noodstopkoppel | 165NM | Uitstroom van de uitgangsplatform | 0.01 mm | Geluidsniveau | ≤ 65 dB | ||

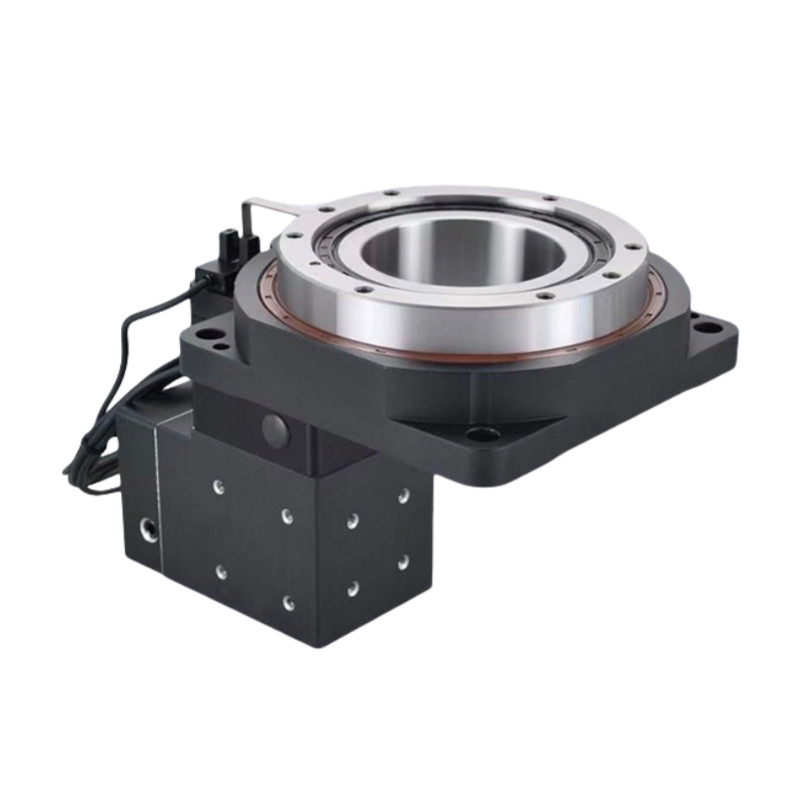

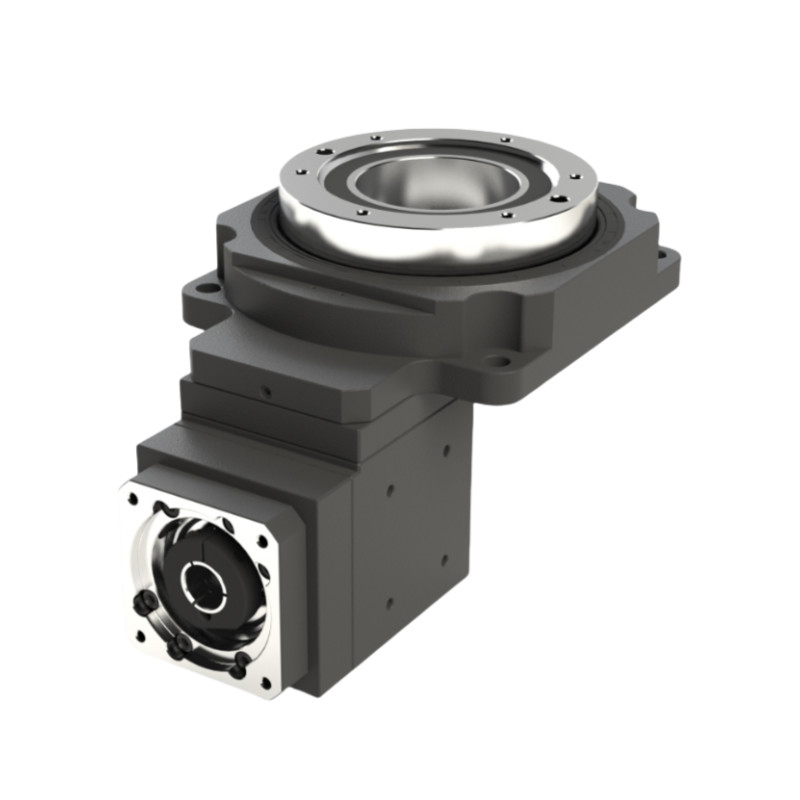

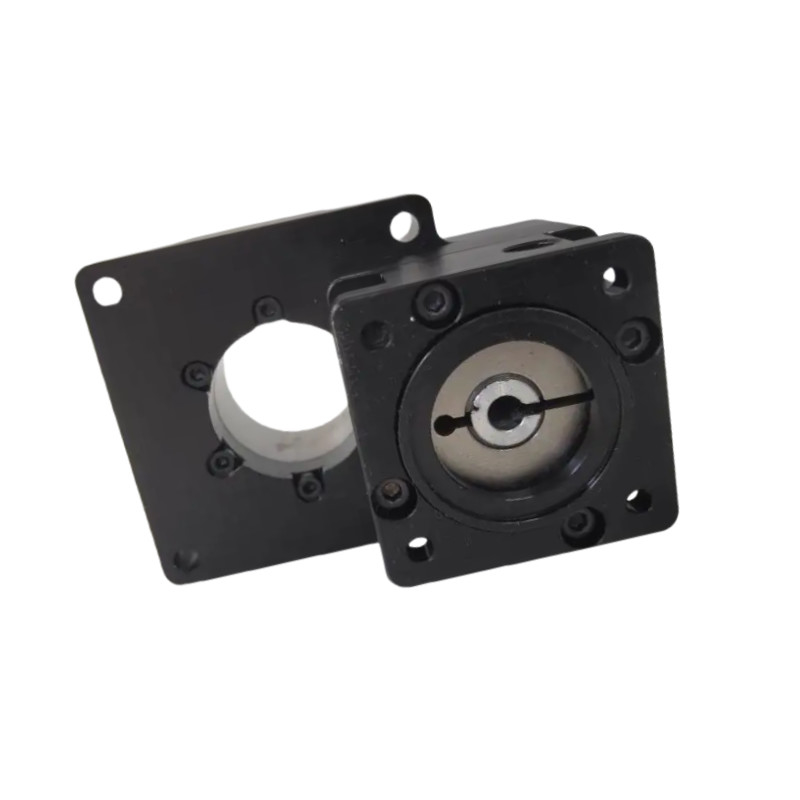

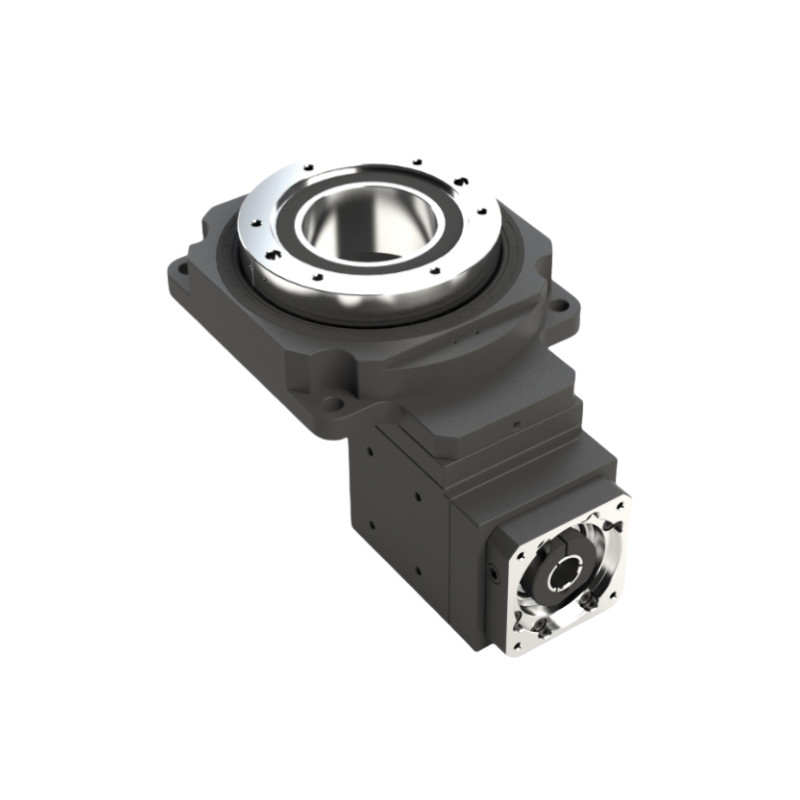

Gedetailleerde afbeeldingen
 |
|
|
Tekeningen
Toepassingen van een hol draaiend platform
CNC-freeswerk: maakt nauwkeurige bewerking in meerdere hoeken mogelijk zonder het werkstuk te verplaatsen.
Verzamelwerkzaamheden: Vergemakkelijkt de montage van complexe onderdelen door gemakkelijke toegang vanuit verschillende hoeken mogelijk te maken.
Inspectie: wordt gebruikt bij kwaliteitscontrole om onderdelen te roteren voor grondige inspectie.
Geautomatiseerde systemen: Integreert met robotarmen voor taken zoals lassen of schilderen.
