Plaats van herkomst:
China
Merknaam:
Giant Precision
Certificering:
ISO9001
Modelnummer:
Rechthoekige holle draaitafel

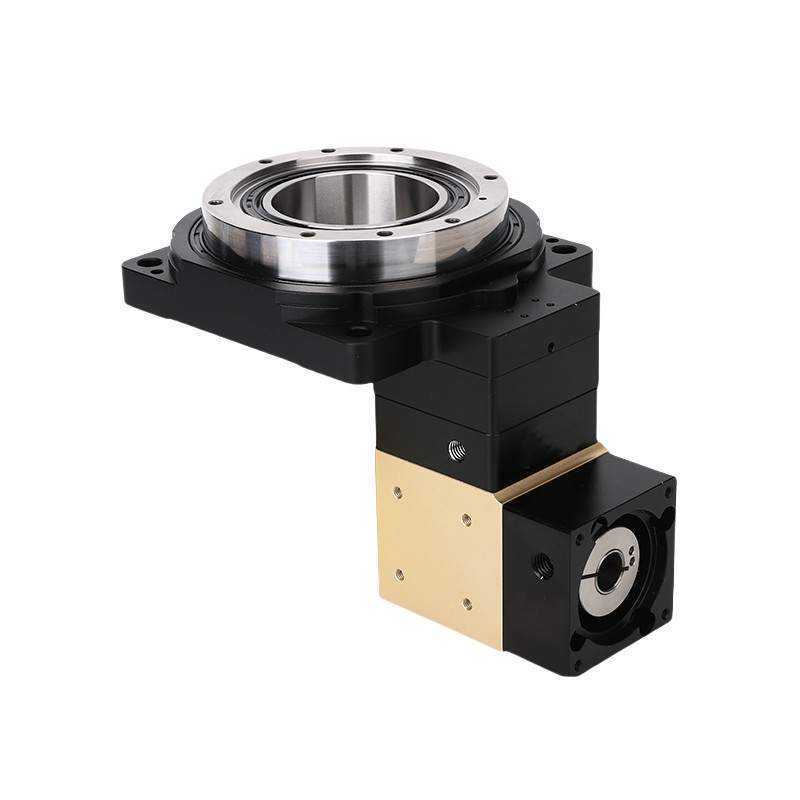

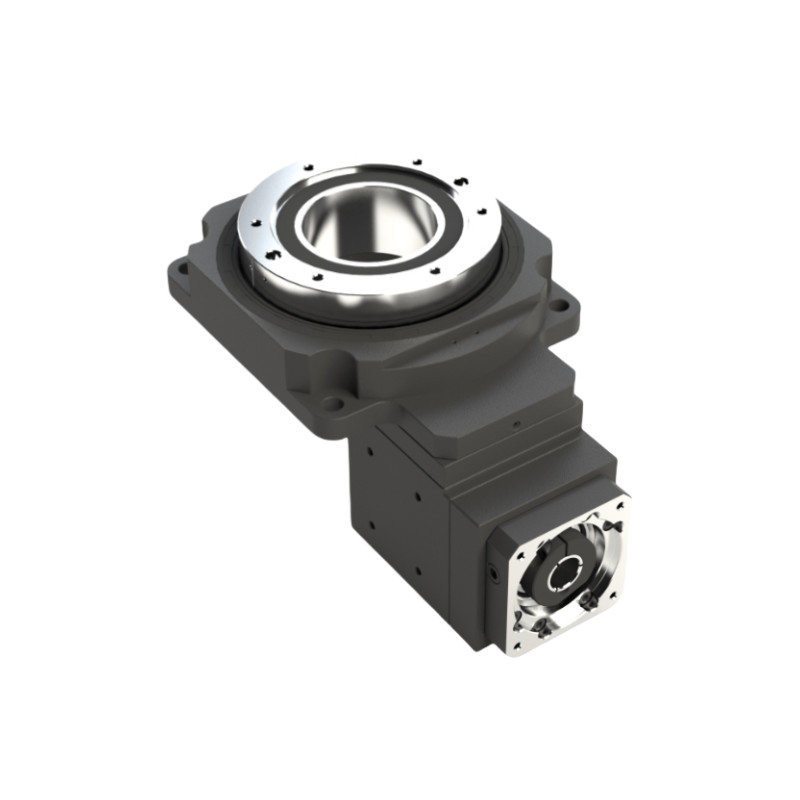

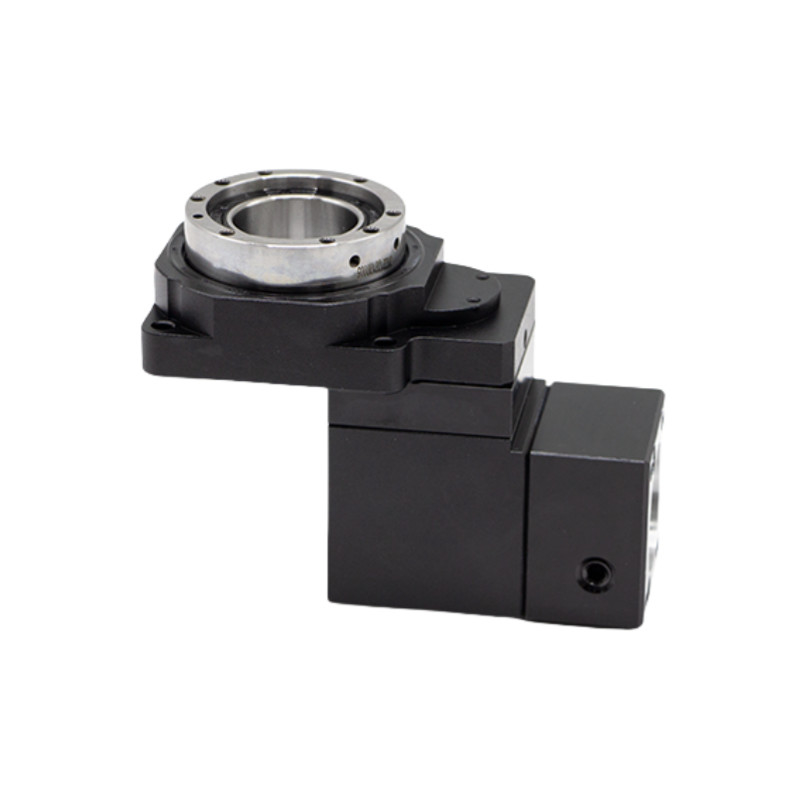

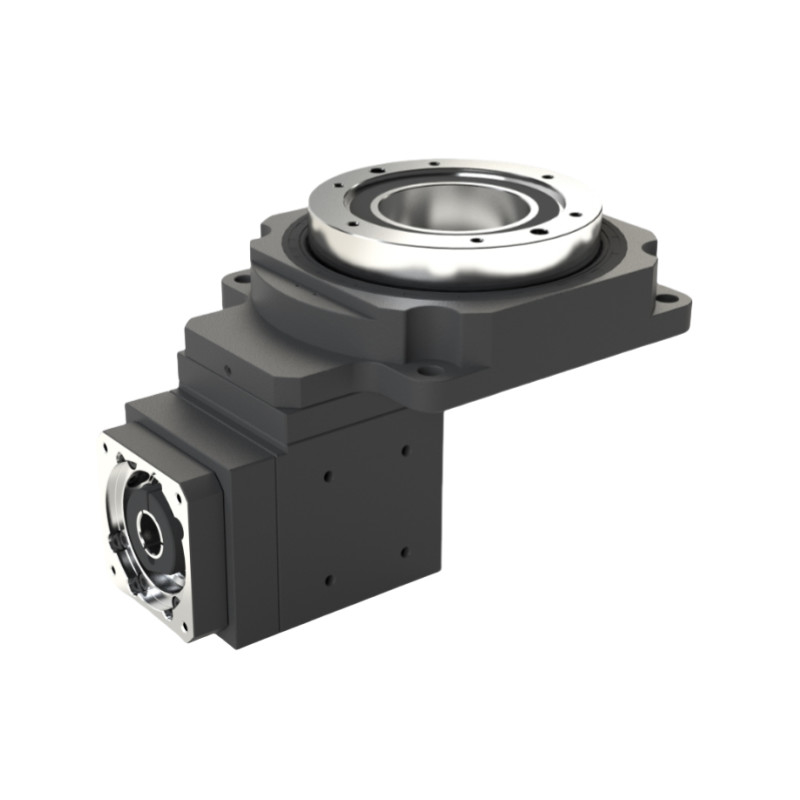

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Door het gebruik van de bovenste spiraalvormige scheefversnelling is het zachte lichaam ontworpen en het geoptimaliseerde ontwerp van het contacttandoppervlak zorgt het voor een gelijkmatige belasting en een hoog koppel.Wanneer het gecombineerd met planetaire reducer, wordt de versnellingsverhouding groter en bereikt ze tot 1:50.
Belangrijkste onderdelen
Basisplaat: Het fundament dat de gehele montage ondersteunt en de montage op machines mogelijk maakt.
Rotatie-mechanisme: Hieronder vallen tandwielen of motoren waarmee de tafel 360 graden kan draaien.
Holle schacht: Het holle gedeelte in het midden waardoor gereedschappen, koelmiddel of bedrading kunnen doorgaan.
Tafeltop: Het oppervlak waarop de werkstukken worden geplaatst, vaak voorzien van T-slots voor het vastklampen.
Mechanisme voor hoekregeling: Hierdoor kan de tafel nauwkeurig worden gevormd om de gewenste bewerkingsposities te bereiken.
Lagersysteem: zorgt voor een soepele rotatie en stabiliteit tijdens het gebruik.
Controlesysteem: kan digitale aflezen of CNC-integratie bevatten voor nauwkeurige positionering en beweging.
Ruimte-efficiëntie: Het holle ontwerp maakt het gemakkelijker om langere onderdelen te hanteren en vermindert de noodzaak van extra bevestigingen.
Meer flexibiliteit: Mogelijk maakt voor meerassige bewerking, waardoor complexe bewerkingen mogelijk zijn zonder het werkstuk te verplaatsen.
Betere toegankelijkheid: Biedt betere toegang tot het werkstuk voor gereedschappen en inspecties.
Betere nauwkeurigheid: Biedt een stabiele en nauwkeurige rotatie, wat bijdraagt aan een hogere bewerkingsnauwkeurigheid.
Integratie met automatisering: Makkelijk verbinding maken met robotsystemen voor gestroomlijnde werkstromen.
Prestatieparameter
| Prestatieparameter HRG200Z | |||||||
| Ondersteuning van het uitvoerplatform | Gekruiste rollenlagers | Toegestane uitgangssnelheid | 200 t/min | Rotatie-inertie | 27619x10-6 kg.m2 | ||
| Schakelbeweging | 360° ((Rotatie in elke hoek) | Herhaaldelijke positiebepaling | ±15 boogseconde | Positioneringsnauwkeurigheid | ≤ 30 boogseconden | ||
| overeenkomstige motor ((grootte) | Servomotor van 750-1 kW Voor een voertuig met een vermogen van meer dan 100 kW: |
Toegestane asbelasting | 4000 N | Glijmiddel | Synthetisch vet | ||
| Verminderingsgraad | 20 | 30 | 50 | Toegestane radiale belasting | 2500 N | werktemperatuur | ¥-10°C~90°C |
| Nominaal uitgangsmoment | 112NM | Parallelisme van het outputplatform | 0.02 mm | Leven in dienst | 20000 uur | ||
| Maximaal versnellingsmoment | 201.6NM | Uitstroom van het oppervlak van het uitgangsplatform | 0.01 mm | Productieniveau | IP65 | ||
| Noodstopkoppel | 336NM | Uitstroom van de uitgangsplatform | 0.01 mm | Geluidsniveau | ≤ 65 dB | ||
Gedetailleerde afbeeldingen
 |
|
|
Tekeningen
Toepassingen van een hol draaiend platform
CNC-bewerking: gebruikt voor frezen en draaien, waardoor meerassige bewerking mogelijk is zonder het werkstuk te verplaatsen.
Vergadering: Vergemakkelijkt de assemblage van complexe componenten door gemakkelijke toegang te bieden vanuit verschillende hoeken.
Inspectie: maakt grondige inspectie van de onderdelen mogelijk door ze te draaien voor een uitgebreide weergave.
Schommelingen: Helpt bij geautomatiseerde lasprocessen door werkstukken in de gewenste hoeken te plaatsen.
Gereedschap: gebruikt bij installaties waarbij gereedschapsveranderingen of aanpassingen tijdens de bewerking vereist zijn.
